| Мотор-редуктор S 97B. 123,93. 11,0. 1,5x1400. 270-2. M1.T1 | ||||||||
| S | 97 | B | 123,93 | 11,0 | 1,5х1400 | 270-2 | M1 | T1 |
| Модель редуктора | Габарит редуктора При составном (сдвоенном) исполнении, указывается типоразмер приставки. Например: 97 R57 |
Корпус с дополнительной плоскостью для крепления | Передаточное число | Обороты на выходном валу редуктора nвых, об/мин | Мощность и обороты электродвигателя | Положение клеммной коробки электродвигателя | Монтажное исполнение |
Дополнительные опции |
| Смотрите таблицу «Модели редукторов» | Смотрите вкладку «Таблицы выбора и технические характеристики» | Указывается при наличии такой плоскости | Смотрите вкладку «Таблицы выбора и технические характеристики» | Смотрите вкладку «Таблицы выбора и технические характеристики» | при отсутствии электродвигателя указывается PAM фланца под электродвигатель |
1) 0, 90, 180, 270 – угол наклона коробки относительно оси электродвигателя 2) Х,1,2,3 - сторона вывода кабелей из коробки (положение Х по умолчанию не указывается |
Смотрите рисунок «Монтажные исполнения» |
1) S1, S2, DS - с выходным валом 2) F1, F2 - с выходным фланцем 3) T1, T2 - с реактивной тягой 4) H1, H2 - со стяжной муфтой 5) Z1, Z2 - расположение выходного фланца 6) AD –с входным валом вместо электродвигателя 7) PAM - исполнение присоединительного фланца под двигатель |
МОДЕЛИ РЕДУКТОРОВ
| Модель | Особенности исполнения | Модель | Особенности исполнения | ||
| S | Выходной цилиндрический вал Монтаж редуктора с помощью дополнительной плоскости крепления (S..B) |
SA SH | Полый выходной вал: - со шпоночным пазом (A) Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования |
||
| SF | Выходной цилиндрический вал Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5) |
SAF SHF | Полый выходной вал: - со шпоночным пазом (A) Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5) |
||
| SZ | Выходной цилиндрический вал Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B14) |
SAZ SHZ | Полый выходной вал: - со шпоночным пазом (A) Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B14) |
||
| S..B | Корпус с дополнительной плоскостью для крепления Буква B ставится сразу после обозначения габарита редуктора. Например: S97B |
Составной (сдвоенный) редуктор В обозначении редуктора после габарита указывается типоразмер приставки. Например: S97 R57 |
|||

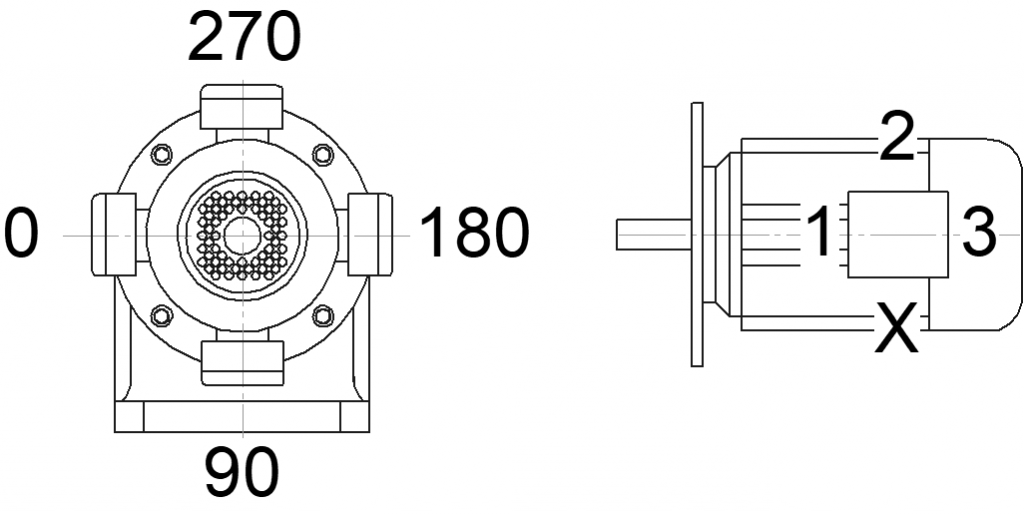

ПОЛОЖЕНИЕ КЛЕММНОЙ КОРОБКИ ЭЛЕКТРОДВИГАТЕЛЯ

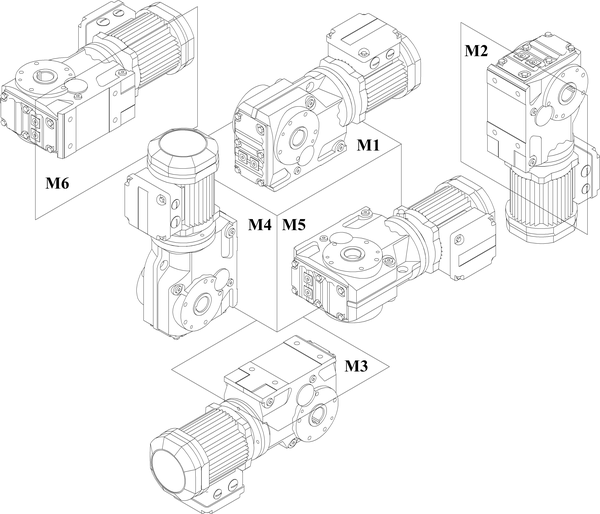

МОНТАЖНОЕ ИСПОЛНЕНИЕ
ИСПОЛНЕНИЕ ВЫХОДНЫХ ВАЛОВ
ИСПОЛНЕНИЕ С ПРИСОЕДИНИТЕЛЬНЫМ ФЛАНЦЕМ НА ВЫХОДНОМ ВАЛУ
ИСПОЛНЕНИЕ С РЕАКТИВНОЙ ТЯГОЙ
ИСПОЛНЕНИЕ СО СТЯЖНОЙ МУФТОЙ
РАСПОЛОЖЕНИЕ ВЫХОДНОГО ФЛАНЦА
SAZ, SHZ
