Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных машин.

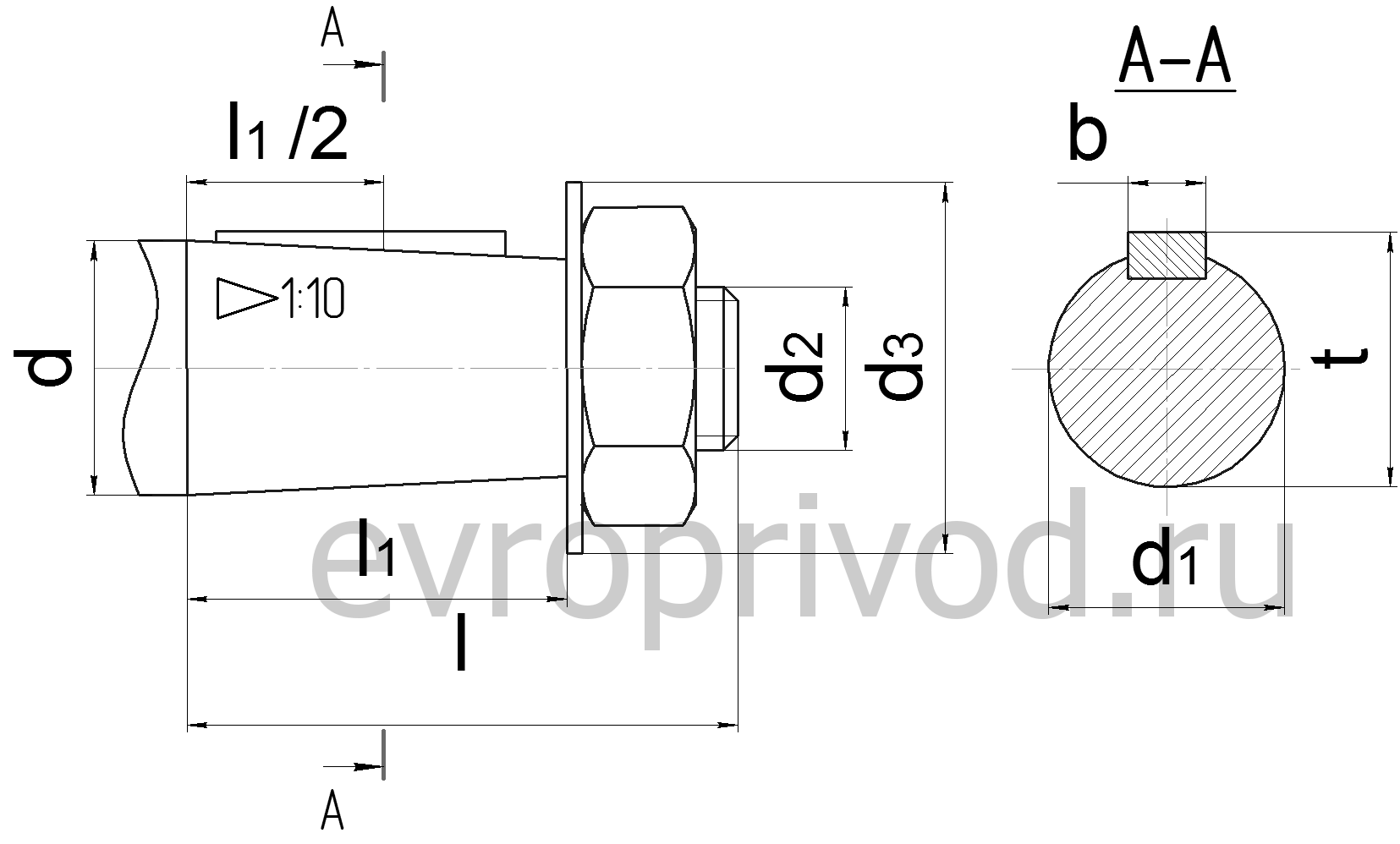

- конический
|
Тип |
Вал |
Размер, мм |
|||||||
|
d |
d1 |
d2 |
d3 не более |
l |
l1 |
b |
t |
||
|
Ц2-250 |
Входной |
30 | 27.1 | М20х1,5 | 42 | 80 | 58 | 5 | 29,1 |
|
Ц2-300 |
35 | 32.1 | 6 | 34,6 | |||||
|
Ц2-350 |
40 | 35.9 | М24х2 | 50 |
110 |
82 |
10 | 38,9 | |
|
Ц2-400 |
50 |
45,9 |
M36x3 |
70 |
12 |
48,9 |
|||
|
Ц2-250 |
Выходной |
65 | 59.75 | М42х3 | 80 | 140 | 105 | 16 | 63,75 |
|
Ц2-300 |
75 | 69.75 | М48х3 | 90 | 18 | 73,75 | |||
|
Ц2-350 |
85 | 78.5 | М56х4 | 105 |
170 |
130 |
20 | 83 | |
|
Ц2-400 |
95 |
88,5 |
M64x4 |
115 |
22 |
93 |
|||

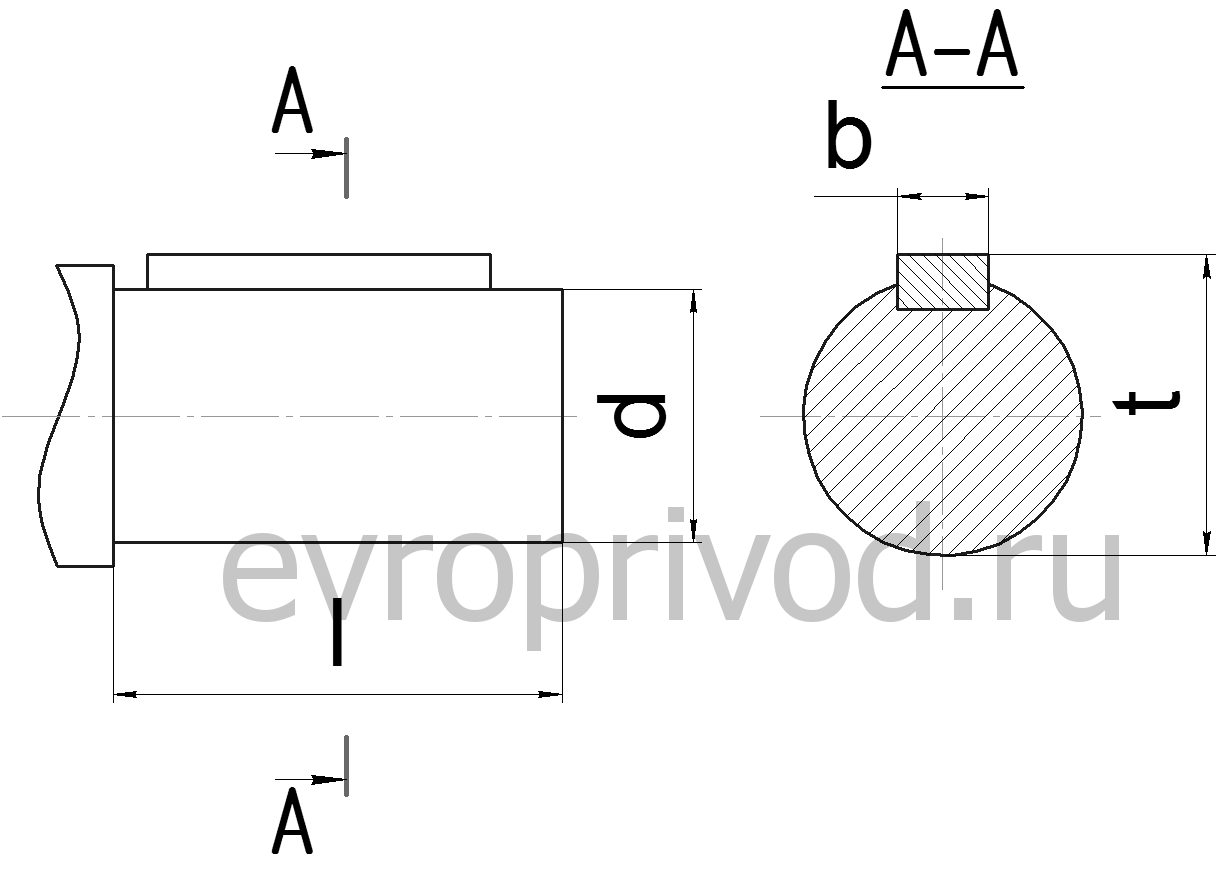

- цилиндрический выходной вал
|
Тип |
Размер, мм |
|||
|
d |
l |
b |
t |
|
|
Ц2-250 |
65m6 | 105 | 18 | 71 |
|
Ц2-300 |
75m6 | 20 | 82 | |
|
Ц2-350 |
85m6 |
130 |
22 | 93 |
|
Ц2-400 |
95m6 |
25 |
104 |
|

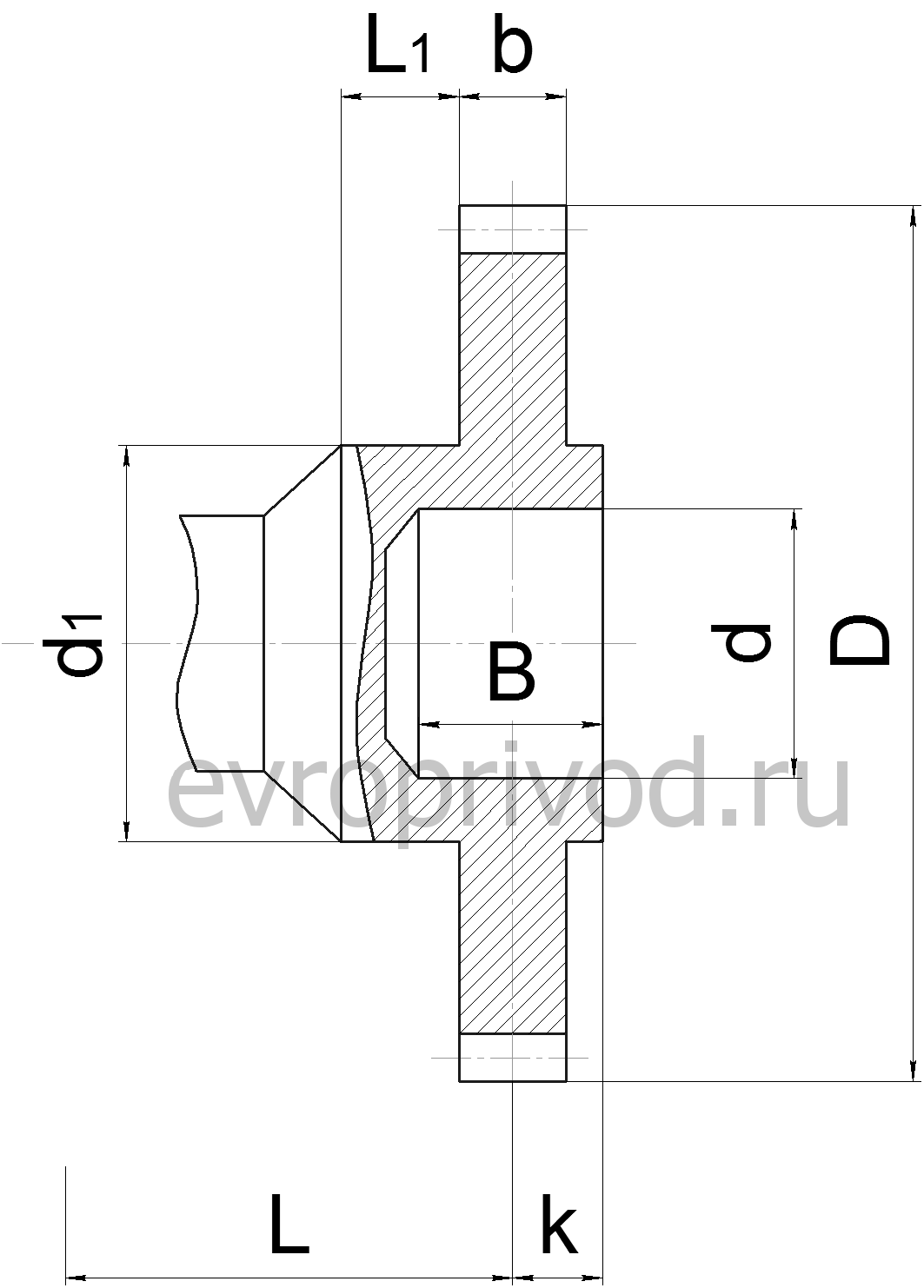

- выходной вал в виде части зубчатой муфты
|
Тип |
Размер, мм |
|||||||||
|
m |
z |
D |
d |
d1 |
B |
b |
L до средней плоскости редуктора |
L1 |
k |
|
|
Ц2-250 |
3,5 |
40 |
147 | 72F8 | 95d11 | 38 | 20 | 180 | 60 | 18 |
|
Ц2-300 |
5 | 210 | 80F8 | 105d11 | 50 | 25 | 205 | 63 | 22 | |
|
Ц2-350 |
6 |
252 |
110F8 |
140d11 |
60 |
30 |
230 | 43 |
25 |
|
|
Ц2-400 |
255 |
72 |
||||||||

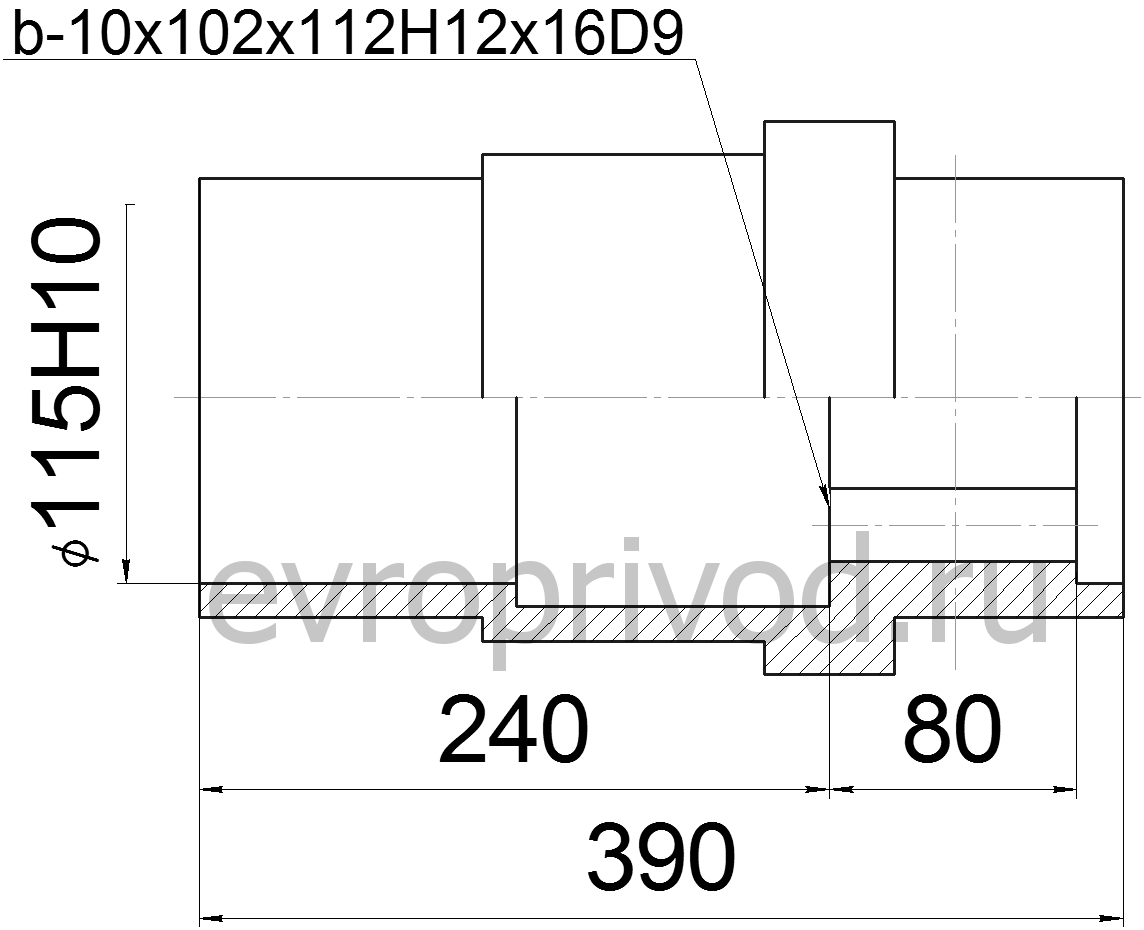

- полый выходной вал редуктора Ц2-400П
