Цилиндрические редукторы и мотор-редукторы являются приводом общего назначения предназначены для изменения крутящих моментов и частоты вращения. За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии. Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положения.
| |
| Из-за особенностей конструкции редуктора не является неисправностью повышенный шум и вибрация мотор-редуктора при использовании электродвигателей: - 3000 об/мин в сочетании с любым передаточным числом редуктора |
3D-модель
| Мотор-редуктор RX 57.13,95.201.3,0х1500.М1.AD2.270-2 | |||||||
| RX | 57 | 3,14 | 446 | 3,0х1500 | М1 | AD | 270-2 |
Модель | Габарит | Передаточное | Обороты на выходном валу редуктора | Мощность, обороты и характеристика электродвигателя | Монтажное исполнение | Дополнительные опции | Положение клеммной коробки электродвигателя |
RX, RXF |
|
| об/мин | при отсутствии электродвигателя указывается PAM фланца под электродвигатель | M1, M2, M3 M4, M5, M6 | 1) AD – исполнение с входным валом вместо электродвигателя 2) PAM - исполнение присоединительного фланца под двигатель | 1) 0, 90, 180, 270 – угол наклона коробки относительно оси электродвигателя 2) Х,1,2,3 - сторона вывода кабелей из коробки (положение Х по умолчанию не указывается) |
МОДЕЛИ РЕДУКТОРОВ
Модель | Особенности исполнения
| |

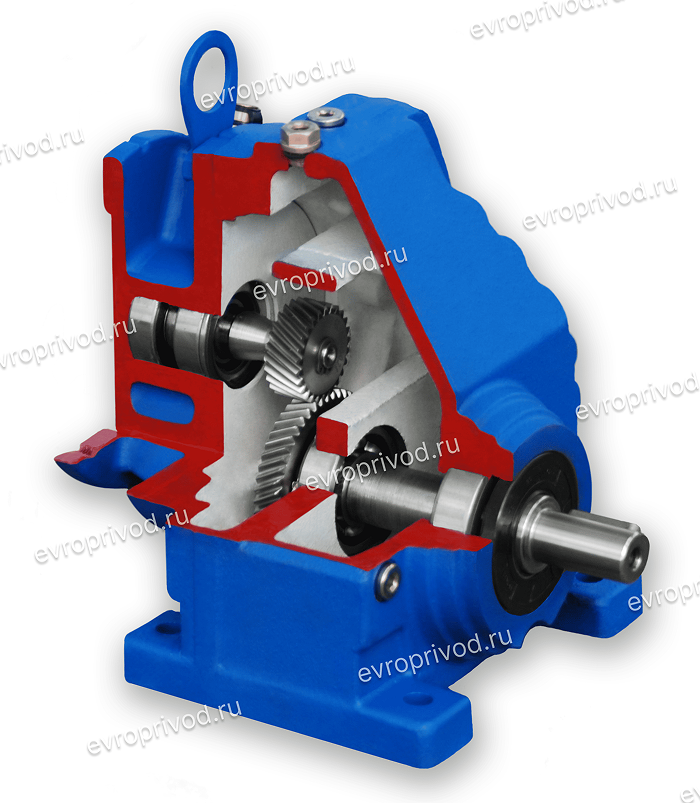

RX |  | Выходной цилиндрический вал
|

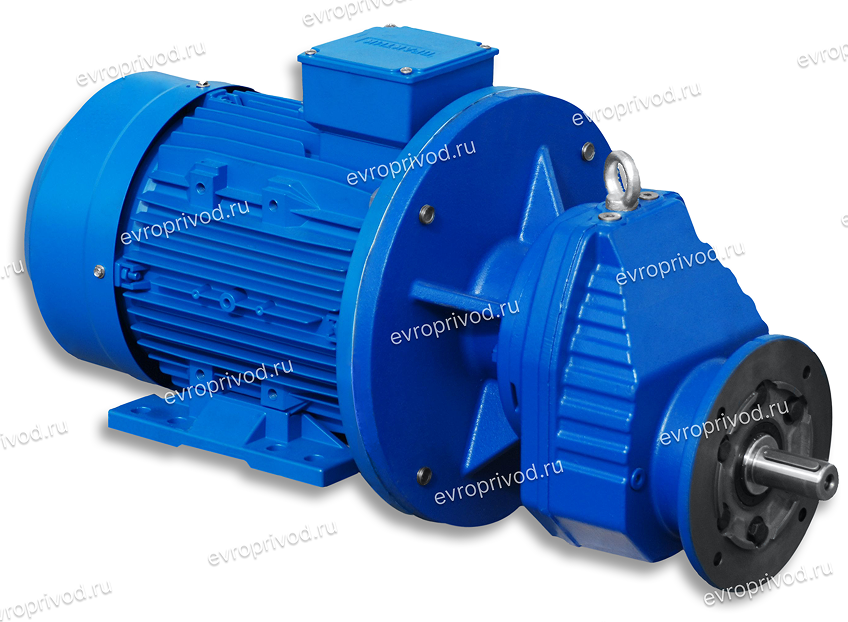

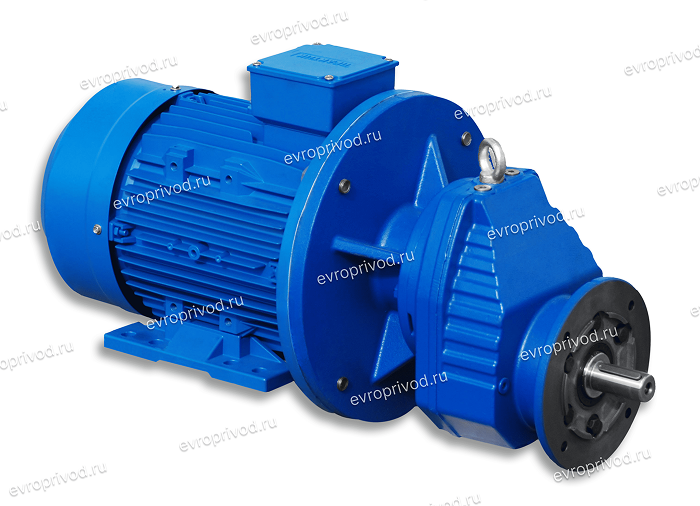

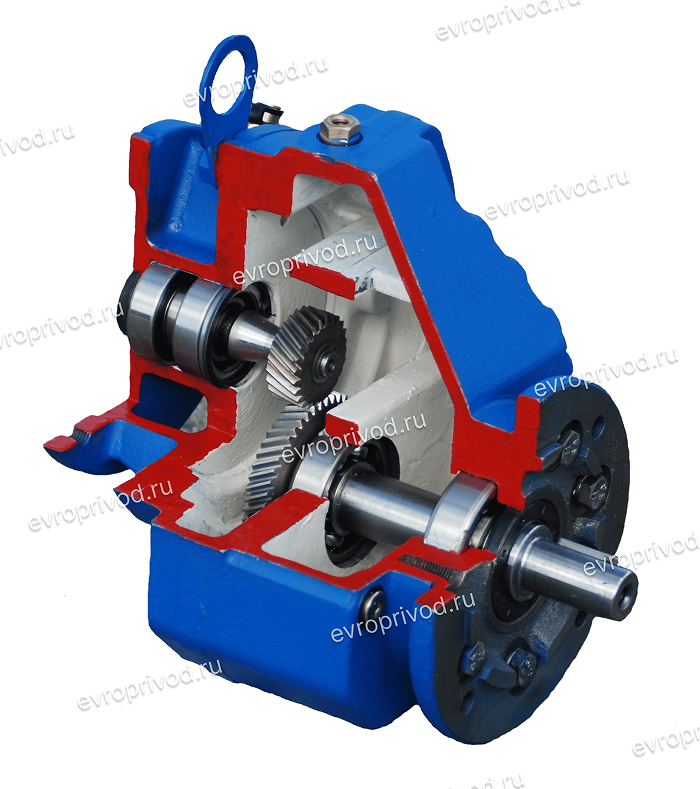

RXF |  | Выходной цилиндрический вал
|
ПОЛОЖЕНИЕ КЛЕММНОКОРОКИ ЭЛЕКТРОДВИГАТЕЛЯ
МОНТАЖНОЕ ИСПОЛНЕНИЕ
