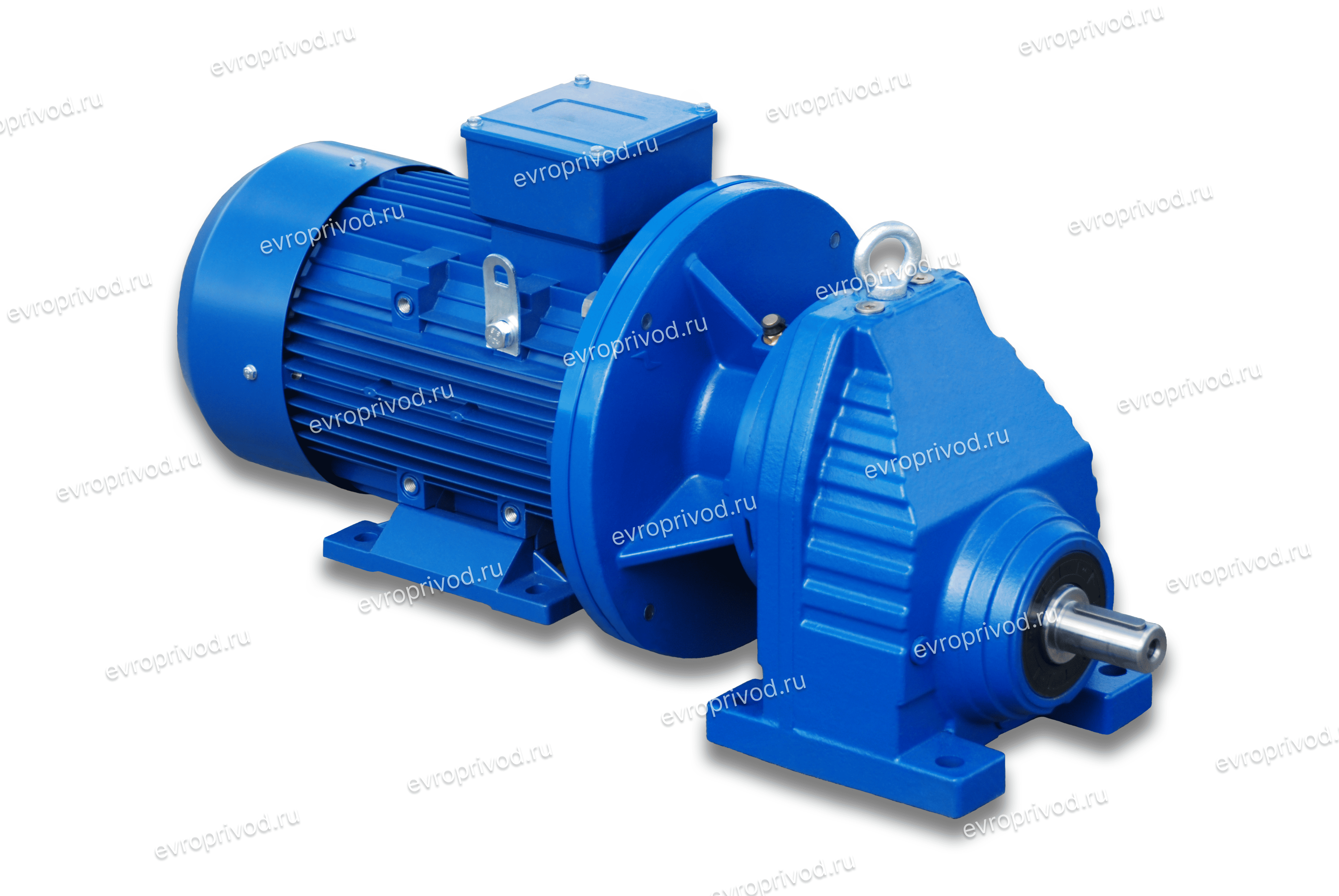

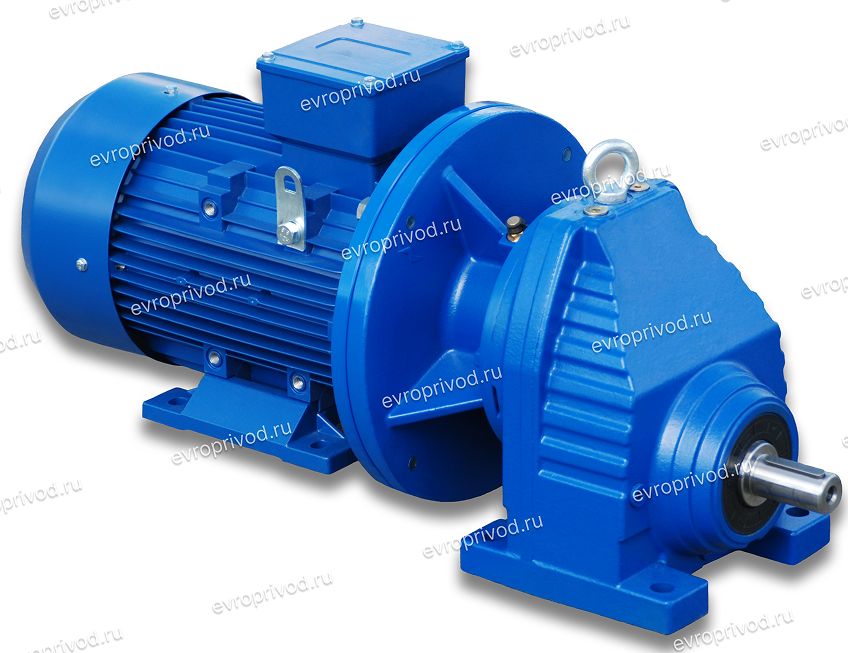

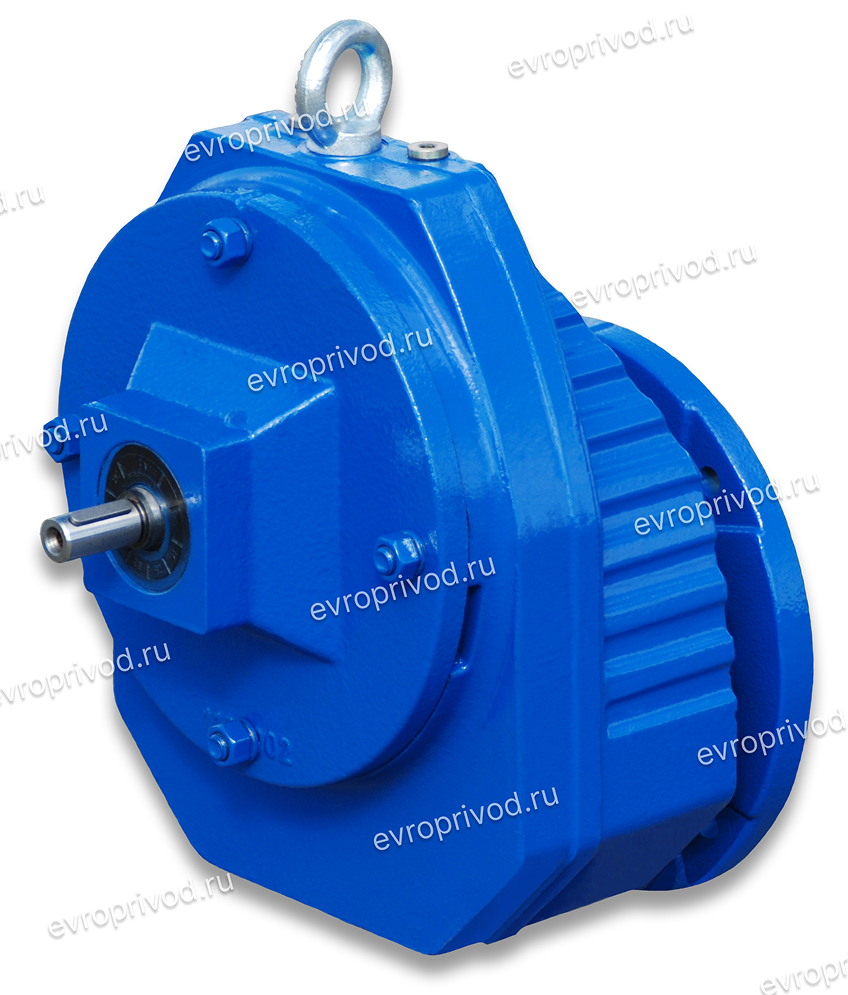

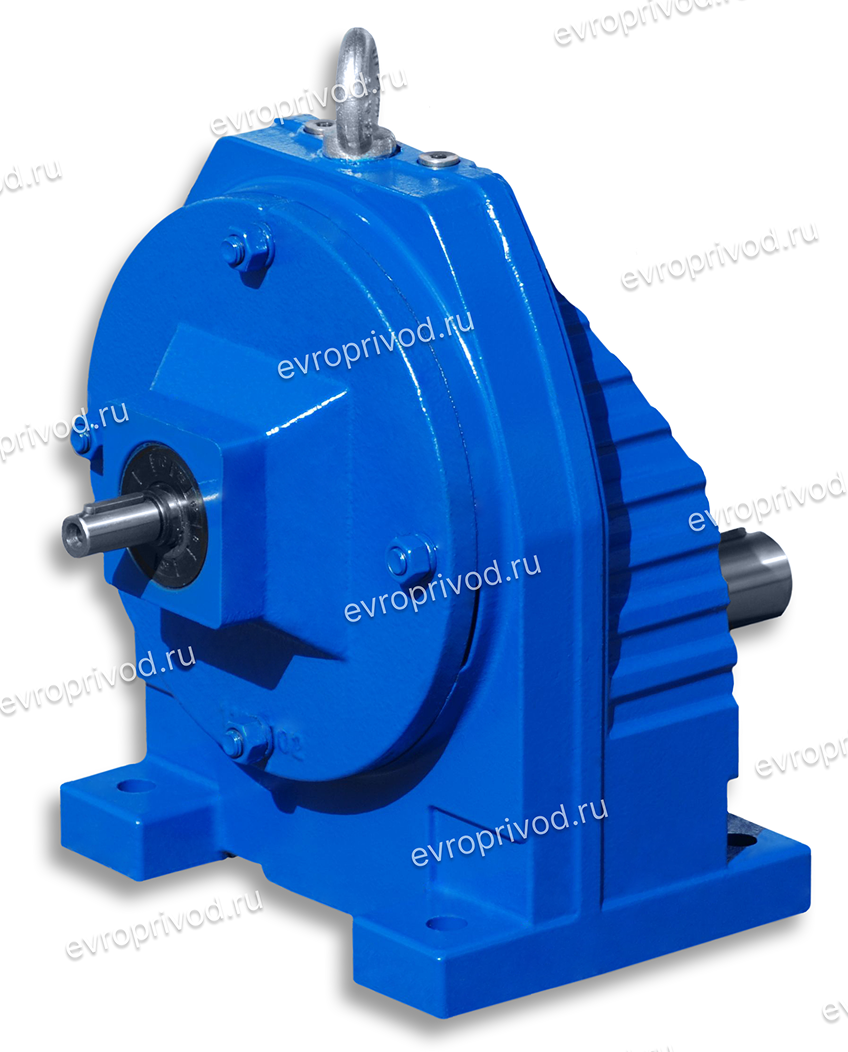

Цилиндрические редукторы RX, RXF

Цилиндрические редукторы и мотор-редукторы являются приводом общего назначения предназначены для изменения крутящих моментов и частоты вращения.

За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии.

Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положения.

Из-за особенностей конструкции редуктора не является неисправностью повышенный шум и вибрация мотор-редуктора при использовании электродвигателей:

- 3000 об/мин в сочетании с любым передаточным числом редуктора
- 1500 об/мин в сочетании с передаточными числами редуктора менее 15
- с любым числом оборотов однофазных ( с питающим напряжением 220V)

Опросный лист

3D-модель

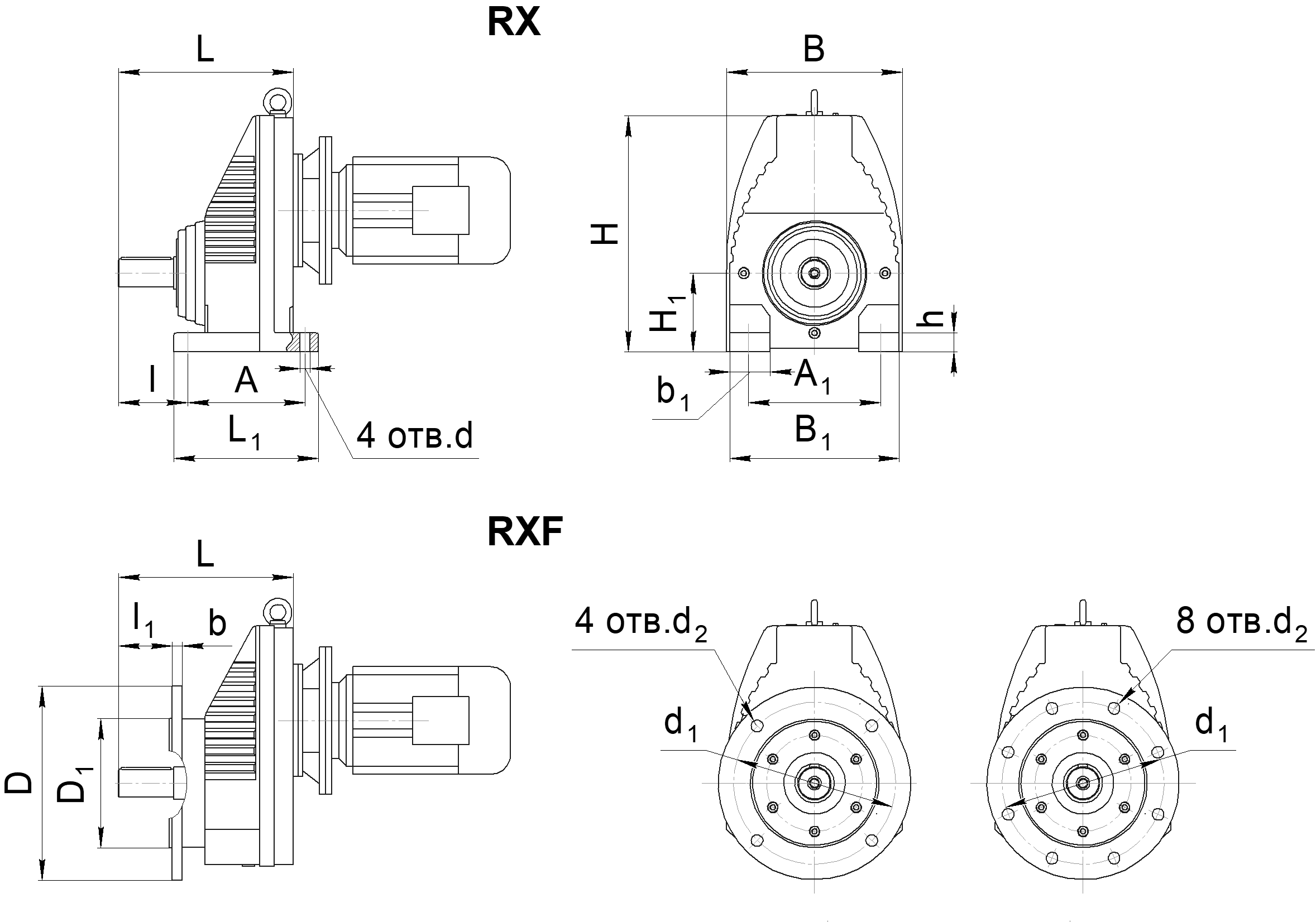

Габарит	L	L₁	B	B₁	H	H₁	A	A₁	h	l	b₁	d	d₁	4 отв. d₂	8 отв. d₂	D	D₁	I₁	b
57	174	137	162	156	202	63_-0.5	110	125	18	56	31	11	115	9	-	140	65j6	40	10
													130	9		160	110j6		10
													165	11		200	130j6		12
67	201	150	176	170	226	80_-0.5	120	135	20	75	35	13,5	130	9	-	160	110j6	50	10
													165	11		200	130j6		12
													215	13,5		250	180j6		15
77	227	190	210	204	271	90_-0.5	150	170	25	85	50	17,5	165	11	-	200	110j6	60	12
77	227	190	210	204	271	90_-0.5	150	170	25	85	50	17,5	215	13,5	-	250	130j6	60	15
87	269	206	272	266	332	100_-0.5	160	215	30	110	60	17,5	215	13,5	-	250	180j6	80	15
87	269	206	272	266	332	100_-0.5	160	215	30	110	60	17,5	265	13,5	-	300	230j6	80	16
97	316	240	328	320	393	112_-0.5	185	250	35	140	70	22	265	13,5	-	300	230j6	100	16
97	316	240	328	320	393	112_-0.5	185	250	35	140	70	22	300	17,5	-	350	250h6	100	18
107	364	260	370	360	459	140_-0.5	210	310	45	152	80	22	300	17,5	17,5	350	250h6	120	18
107	364	260	370	360	459	140_-0.5	210	310	45	152	80	22	400	17,5	17,5	450	350h6	120	22

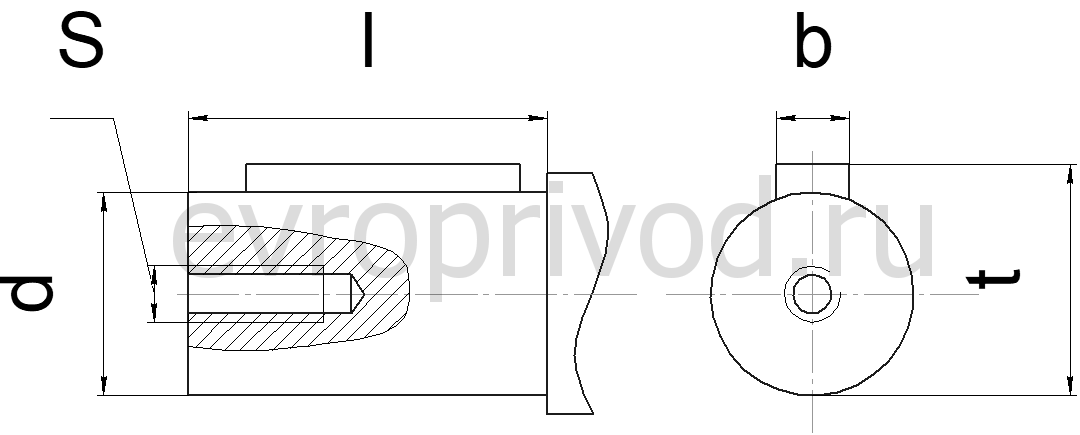

РАЗМЕРЫ ВЫХОДНЫХ ВАЛОВ

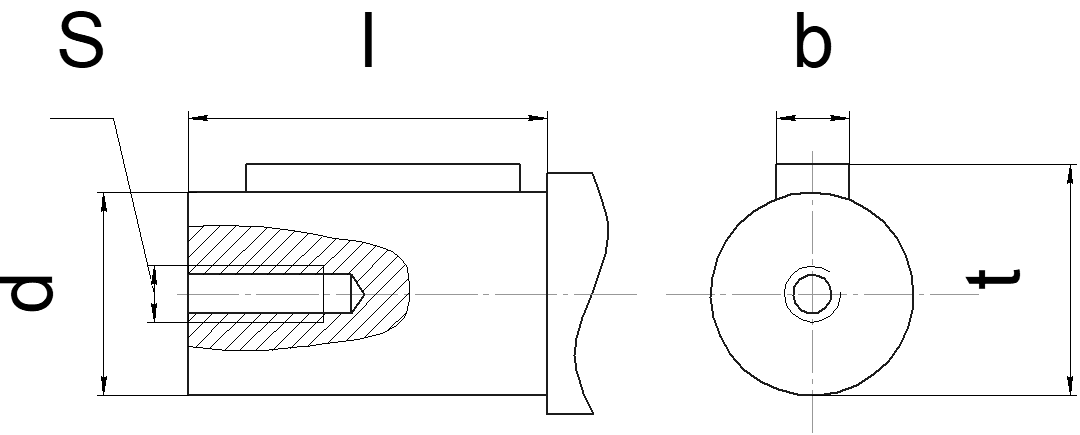

Габарит	l	d	S	b	t
57	40	20k6	M6	6	22,5
67	50	25k6	M10	8	28
77	60	30k6	M10	8	33
87	80	40k6	M16	12	43
97	100	50k6	M16	14	53,5
107	120	60k6	M20	18	64

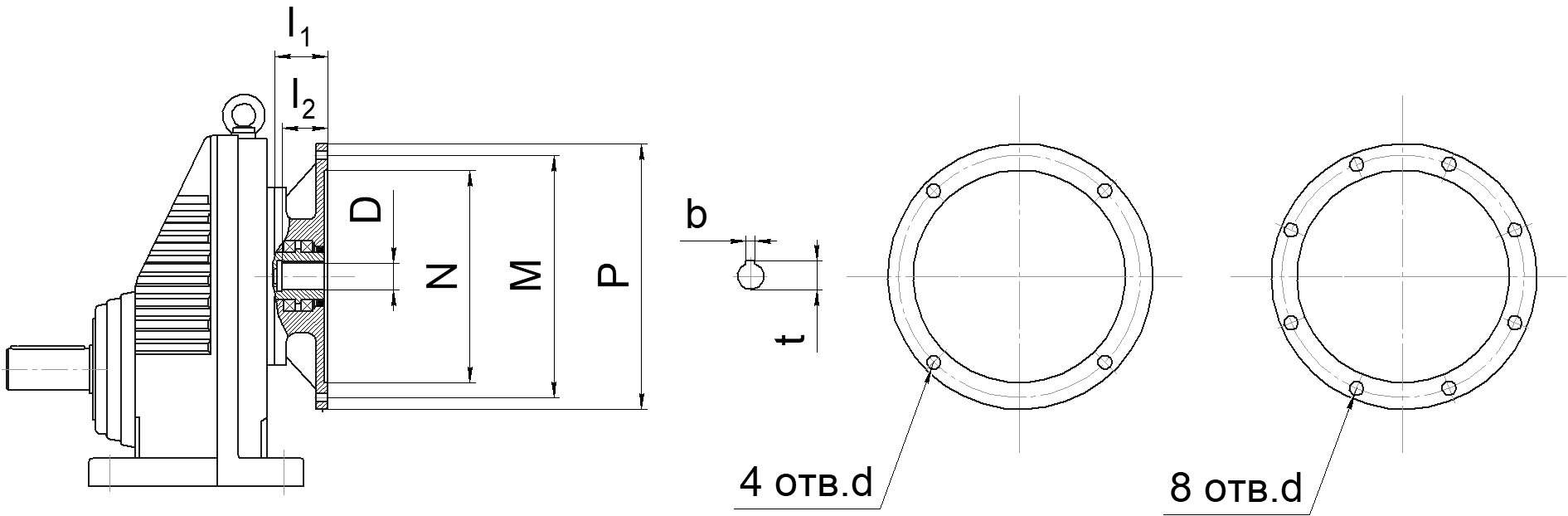

РАЗМЕР ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ

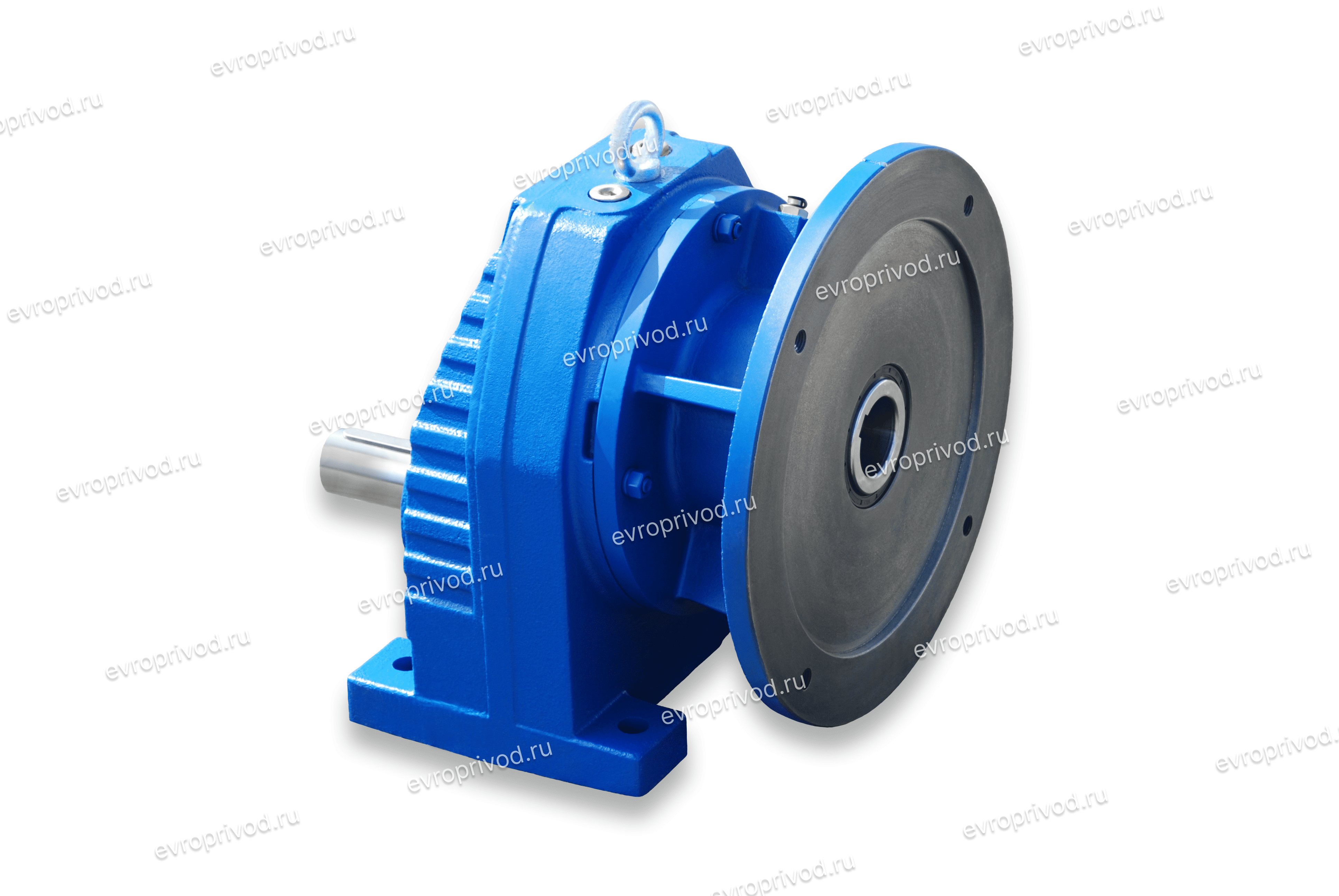

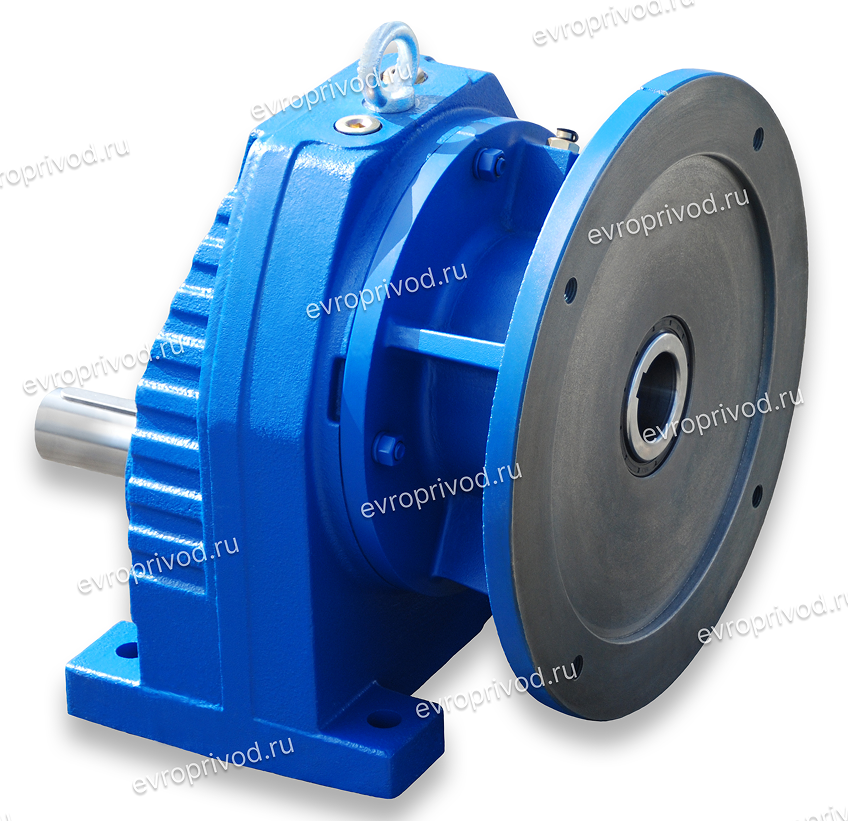

ДЛЯ ИСПОЛНЕНИЯ «PAM» (БЕЗ ЭЛЕКТРОДВИГАТЕЛЯ)

Размер	Фланец под электродвигатель
Размер	63B5	71B5	80B5	90B5	100B5 112B5	132B5	160B5	180B5	200B5	225B5	250B5	280B5
N	95	110	130	130	180	230	250	250	300	350	450	450
M	115	130	165	165	215	265	300	300	350	400	500	500
P	140	160	200	200	250	300	350	350	400	450	550	550
I₁	50	54	69	69	81	92	125	125	144	159	336	336
I₂	23	30	40	50	60	80	110	110	110	140	140	140
4 отв. d	M8	M8	M10	M10	M12	M12	M16	M16	M16	-	-	-
8 отв. d	-	-	-	-	-	-	-	-	-	M16	M16	M16
D	уточнить у специалистов завода
t	уточнить у специалистов завода
b	уточнить у специалистов завода
Габарит редуктора	*Совместимость ( может выступать за габарит редуктора)**
57	X	X	X	X	X^*
67	X	X	X	X	X^*
77	X	X	X	X	X^*	X^*
87			X	X	X	X	X^*	X^*
97					X	X	X	X	X	X^*
107					X	X	X	X	X	X

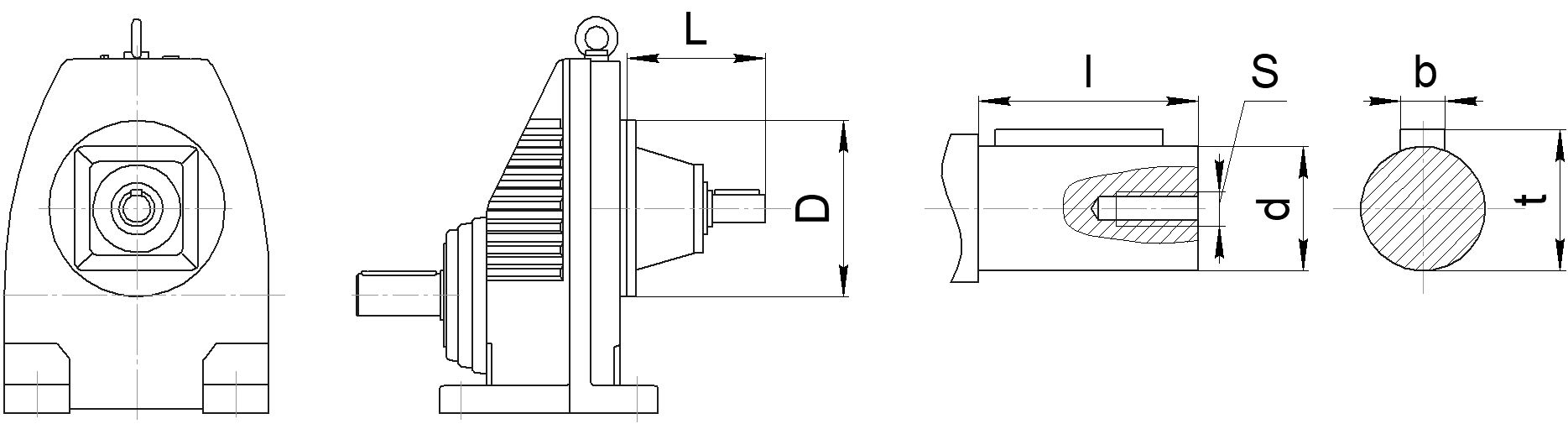

РАЗМЕРЫ ВХОДНОГО АДАПТЕРА

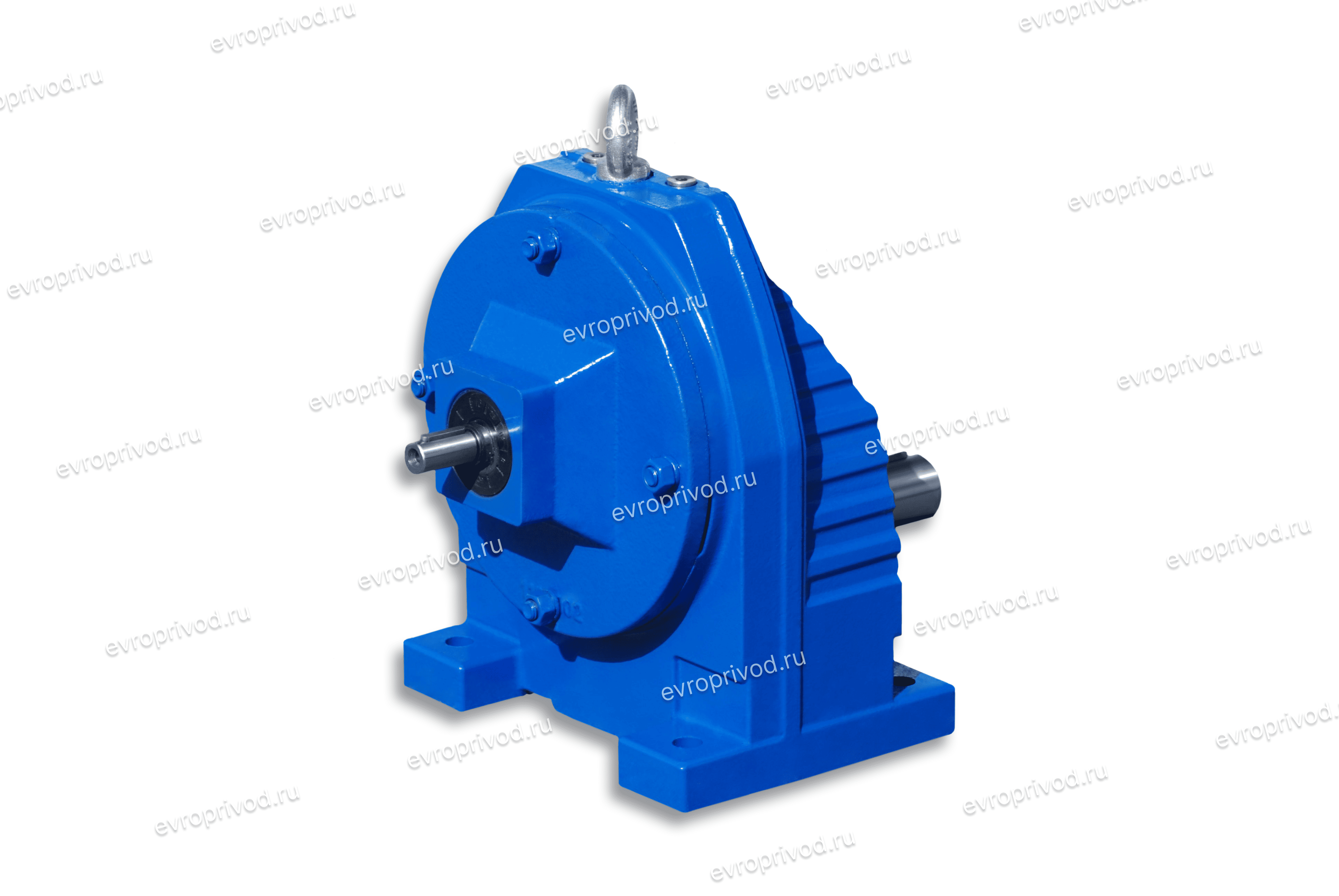

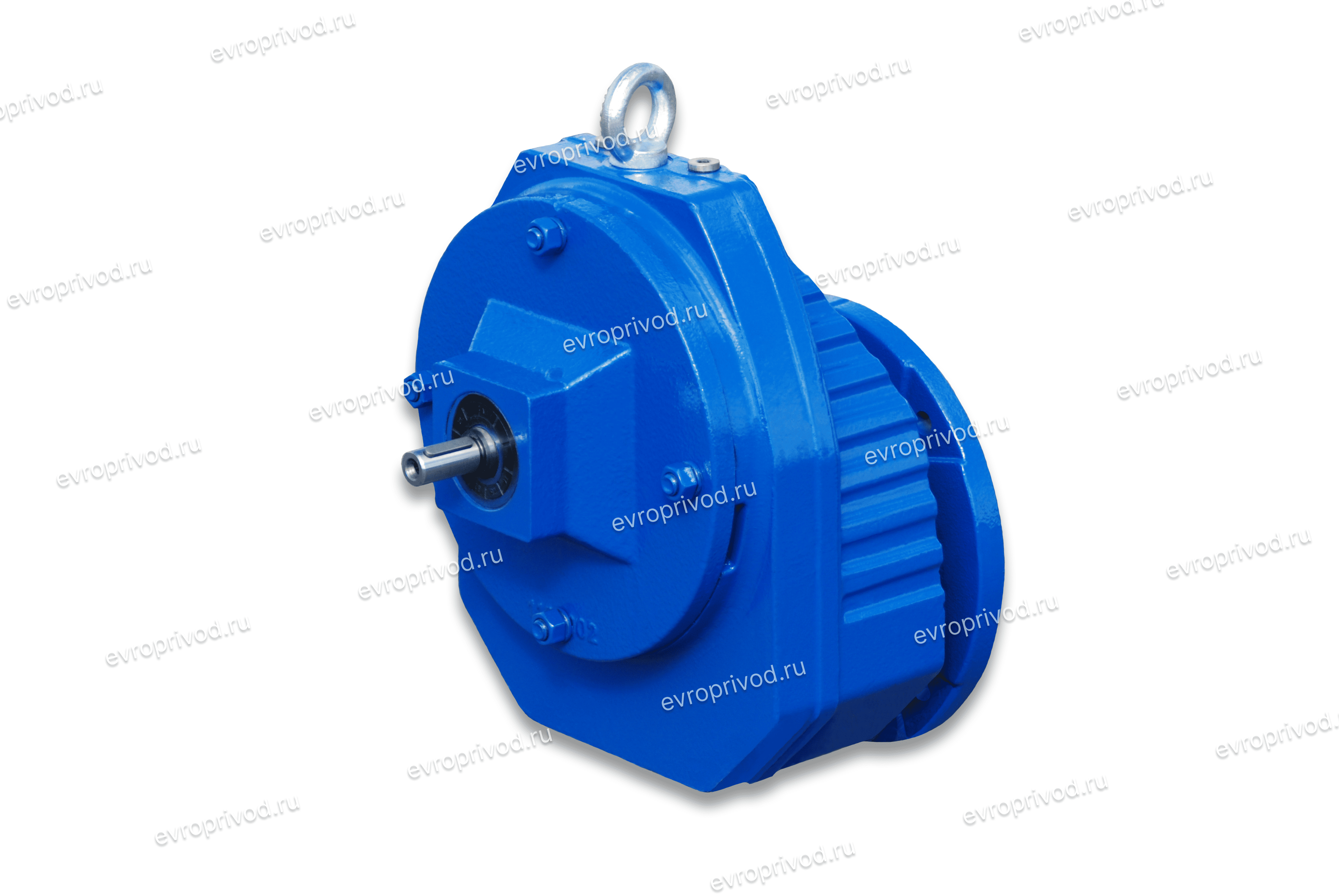

ДЛЯ ИСПОЛНЕНИЯ «AD» (ВХОДНОЙ ВАЛ ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ)

Габарит		L	D	I	d	S	b	t
57 67	AD2	123	160	40	19	M6	6	21,5
57 67	AD3	159	160	50	24	M8	8	27
77	AD2	116	200	40	19	M6	6	21,5
	AD3	151		50	24	M8	8	27
	AD4	224		80	38	M12	10	41
87	AD2	111	250	40	19	M6	6	21,5
	AD3	165		60	28	M10	8	31
	AD4	219		80	38	M12	10	41
	AD5	292		110	42	M16	12	45
97	AD3	151	300	60	28	M10	8	31
	AD4	214		80	38	M12	10	41
	AD5	287		110	42	M16	12	45
	AD6	324		110	48	M16	14	51,5
107	AD4	208	350	80	38	M12	10	41
	AD5	281		110	42	M16	12	45
	AD6	321		110	48	M16	14	51,5
