Редукторы и мотор-редукторы S, SF, SZ, SA, SAF, SAZ, SH, SHF, SHZ

Габарит	A	A1	B1	D	D1	d	b	c	d1	4 отв. d2	8 отв. d2	m x n	p x q	Масса, кг
47	87	60	94	130	160	110j6	10	3.5	130	9	-	М10 х 20	М8 х 12
57	117	60	100	120	200	130j6	12	3.5	165	11	-	М10 х 20	М8 х 12
67	152	88	128	155	200	130j6	12	3.5	165	11	-	М12 х 25	М12 х 20
77	170	102	154	178	250	180j6	15	4	215	13.5	-	М16 х 32	М12 х 20
87	225	118	194	215	350	250h6	18	5	300	17.5	-	М16 х 32	М16 х 26
97	248	160	236	260	450	350h6	22	5	400	-	17.5	М20 х 36	М16 х 26

Габарит	H	H1	L	L1	l	l1	l2	l3	l4	l5	l6	l7	l8	l9	N
47	179	100	171	127	96	35	63	60	2,5	60	84	83.5	133,5	8
57	189	112	187	146	107	58,5	78	75	3	75	100	100	160	20
67	236	140	242	182	135	71,5	87	84	3,5	84	126.5	120	190	22
77	301	180	287	204	162	85	108	105	4	105	150.5	142	232	34
87	368	225	340	260	190	115	128	125	5	125	177.5	170	290	37.5
97	455	280	420	301	240	135	149	145	5	145	205	200	340	52

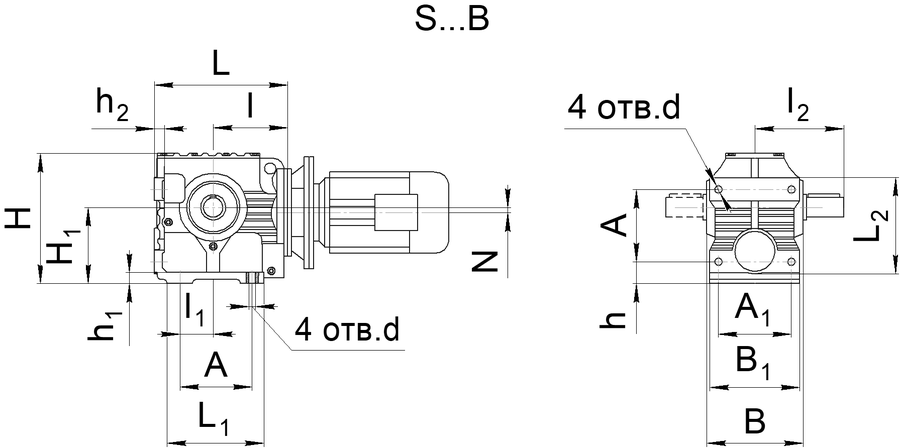

Габарит	L	L1	L2	l	l1	l2	A	A1	B	B1	d	H	H1	h	h1	h2	N	Масса, кг
47B	171	112	105	96	35	115	80	100	120	120	11	165	100-0.5	35	15	12	8
57B	187	130	130	107	45	134	100	110	142	136	11	189	112-0.5	35	15	12	20
67B	241	175	170	135	60	160	130	130	171	160	13.5	236	140-0.5	40	20	15	22
77B	287	204	177	162	75	195	135	150	202	185	17.5	301	180-0.5	70	25	25	34
87B	340	247	230	190	92	255	180	200	260	250	22	368	225-0.5	82	30	30	37.5
97B	420	320	295	240	115	295	235	250	300	300	26	455	280-0.5	90	35	35	52

РАСПОЛОЖЕНИЕ КРЕПЕЖНЫХ ОТВЕРСТИЙ НА ВЫХОДНОМ ВАЛУ
S, SA, SV, SH

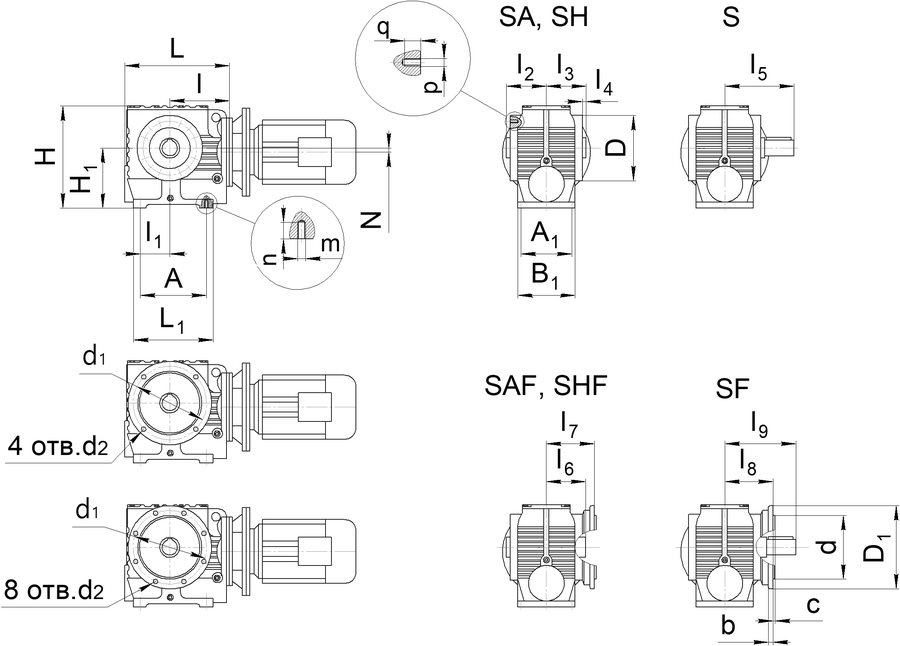

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

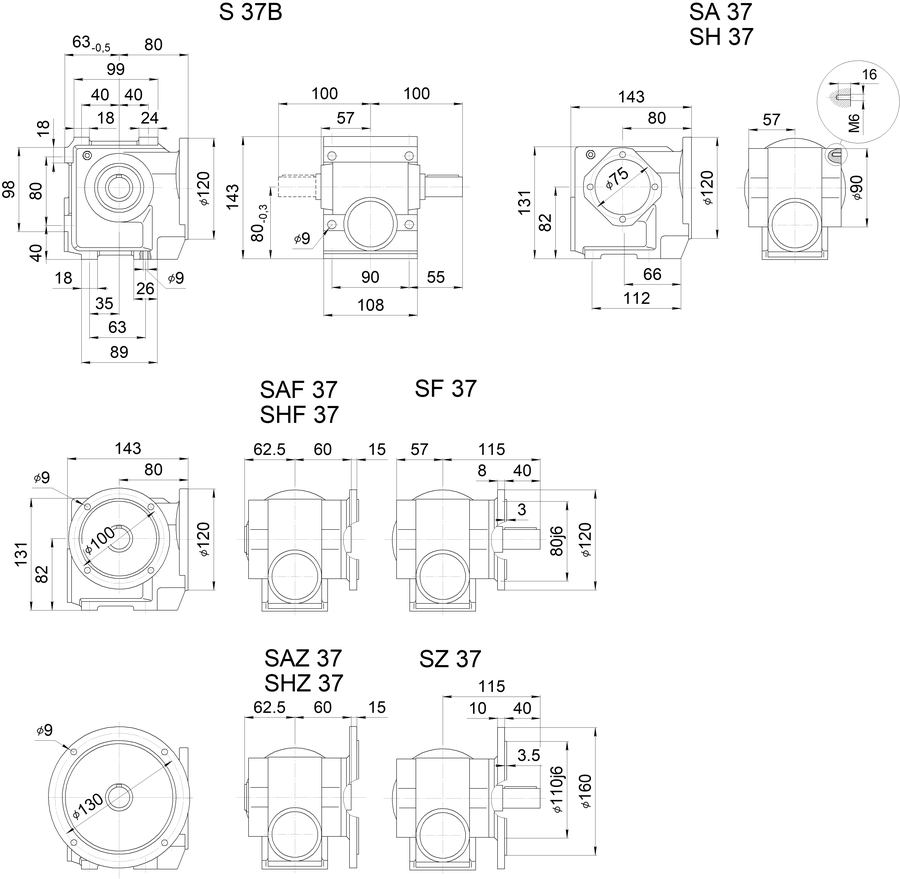

РЕДУКТОРОВ ГАБАРИТА 37

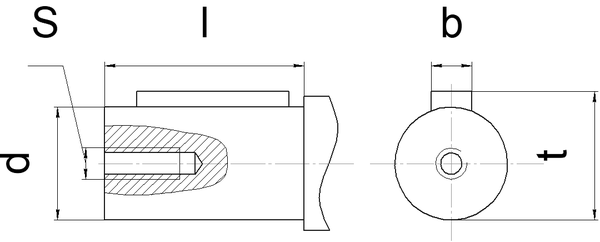

РАЗМЕРЫ ЦИЛИНДРИЧЕСКОГО ВЫХОДНОГО ВАЛА
S, SF, SZ

	Габарит l d S b t 37 40 20k6 M6 х 16 6 22.5 47 50 25k6 M10 x 28 8 28 57 60 30k6 M10 x 30 8 33 67 70 35k6 M12 x 40 10 38 77 90 45k6 M16 x 40 14 48.5 87 120 60k6 M12 x 45 18 64 97 140 70k6 M20 x 50 20 74.5

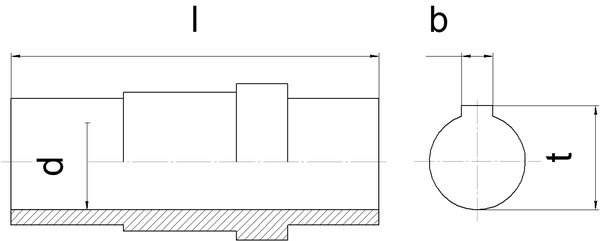

РАЗМЕРЫ ПОЛОГО ВЫХОДНОГО ВАЛА СО ШПОНОЧНЫМ ПАЗОМ
SA, SAF, SAZ

	Габарит l d b t 37 120 20H7 6 22.8 47 120 25H7 8 33,3 57 150 30H7 10 38,3 67 168 40H7 14 48,8 77 210 50H7 18 64,4 87 250 60H7 20 74,9 97 290 70H7 25 95,4

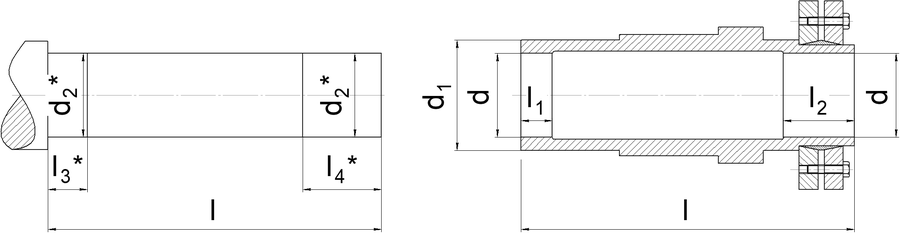

РАЗМЕРЫ ПОЛОГО ГЛАДКОГО ВЫХОДНОГО ВАЛА СО СТЯЖНОЙ МУФТОЙ
SH, SHF, SHZ

Габарит	l	l1	l2	d	d1	d2*	l3*	l4*
37	139	18	24	20H7	35	20h6	23	29
47		20	31	30H7	45	30h7	36	25
57		20	32	35H7	50	35h7	37	25
67		20	38	40H7	65	40h7	43	25
77		30	36	50H7	80	50h7	41	35
87		40	40	65H7	95	65h7	45	45
97		50	55	75H7	120	75h7	60	55

* размер для справок, в комплект поставки вал не входит

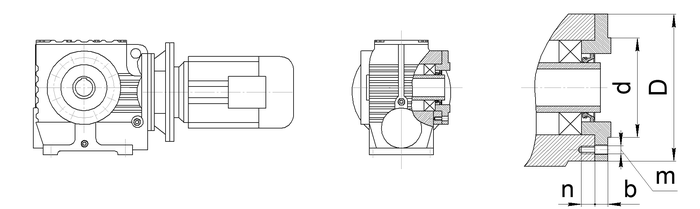

РАЗМЕРЫ ВЫХОДНОГО ФЛАНЦА РЕДУКТОРА
SAZ, SVZ

Габарит	d	D	b	n	m
47	95j6	130	11	12	M8
57	80j6	120	11	12	M8
67	105j6	155	13	20	M12
77	125j6	178	-	18.5	M12
87	150j6	215	-	23.5	M16
97	180j6	260	-	23.5	M16

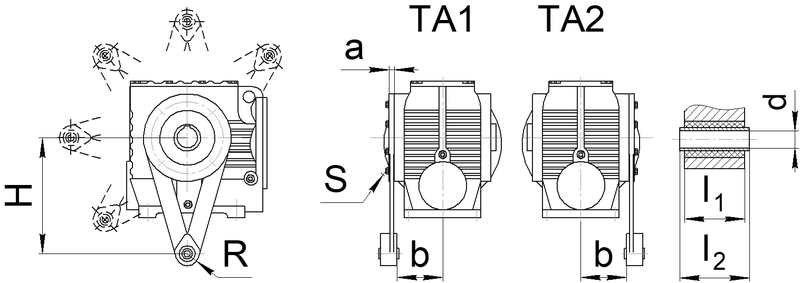

РАЗМЕРЫ РЕАКТИВНОЙ ТЯГИ

	Габарит a b H R S l1 l2 d 37 10 47 100 21 M6х16 31 36 -0,3 10,4±0,1 47 15 47 130 21 М8х25 31 36 -0,3 10,4±0,1 57 15 59,5 160 21 М8х25 31 36 -0,3 10,4±0,1 67 18 69 200 21 М12х35 31 36 -0,3 10,4±0,1 77 18 79,5 250 30 М12х35 54 60 -0,3 16,4±0,08 87 25,5 91,5 310 30 М16х45 54 60 -0,3 16,4±0,08 97 33 101 380 40 М16х50 72 80 -0,3 25±0,08

СОСТАВНОЙ (СДВОЕННЫЙ) РЕДУКТОР
(УСТАНАВЛИВАЕТСЯ МОТОР-РЕДУКТОР СЕРИИ R ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ)

	Габарит L 37 R 17 175 47 R 17 207 57 R 37 207 67 R 37 165 77 R 37 157 87 R 57 216 97 R 57 211

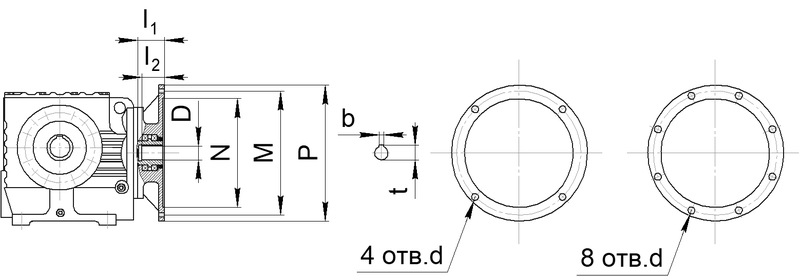

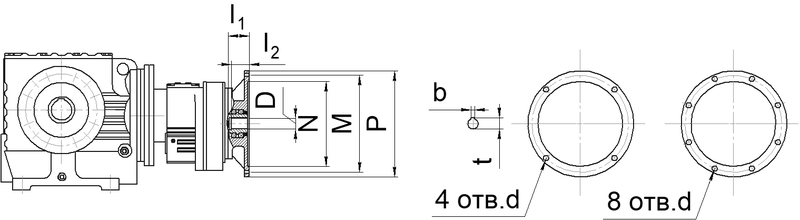

РАЗМЕР ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ДЛЯ ИСПОЛНЕНИЯ «PAM»
(БЕЗ ЭЛЕКТРОДВИГАТЕЛЯ)

Размер	Фланец под электродвигатель
	63B5	71B5	80B5	90B5	100B5 112B5	132B5	160B5	180B5	200B5	225B5
N	95	110	130	130	180	230	250	250	300	350
M	115	130	165	165	215	265	300	300	350	400
P	140	160	200	200	250	300	350	350	400	450
l1	50	54	69	69	81	92	125	125	144	159
l2	23	30	40	50	60	80	110	110	110	140
4 отв. d	M8	M8	M10	M10	M12	M12	M16	M16	M16	-
8 отв. d	-	-	-	-	-	-	-	-	-	M16
D	уточнить у специалистов завода
t	уточнить у специалистов завода
b	уточнить у специалистов завода
Габарит	Совместимость ( * может выступать за габарит редуктора)
37	Х	Х*	Х*
47	Х	Х*	Х*
57	Х	Х*	Х*
67	Х	Х	Х	Х	Х*
77	Х	Х	Х	Х	Х*	Х*
87			Х	Х	Х	Х	Х*	Х*
97					Х	Х	Х	Х	Х*	Х*

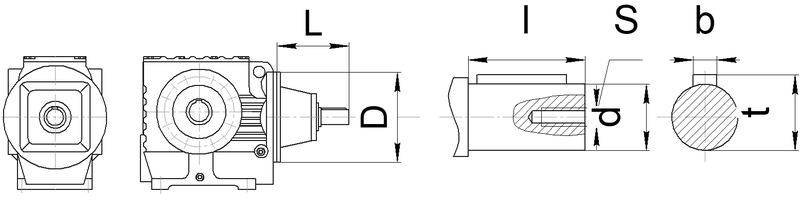

РАЗМЕРЫ ВХОДНОГО АДАПТЕРА ДЛЯ ИСПОЛНЕНИЯ «AD»
(ВХОДНОЙ ВАЛ ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ) *

* не использовать для монтажного положения М4

Габарит		L	D	l	d	S	b	t
37 47 57	AD1	102	120	40	16	M5	5	18
	AD2	130		40	19	M6	6	21,5
67	AD2	123	160	40	19	M6	6	21,5
	AD3	159		50	24	M8	8	27
77	AD2	116	200	40	19	M6	6	21.5
	AD3	151		50	24	M8	8	27
	AD4	224		80	38	M12	10	41
87	AD2	111	250	40	19	M6	6	21,5
	AD3	165		60	28	M10	8	31
	AD4	219		80	38	M12	10	41
	AD5	292		110	42	M16	12	45
97	AD3	151	300	60	28	M10	8	31
	AD4	214		80	38	M12	10	41
	AD5	287		110	42	M16	12	45
	AD6	321		110	48	M16	14	51,5
