Цилиндрические редукторы RX, RXF

ЛУЧШЕ БРОНЗА - ДОЛЬШЕ СЛУЖБА

В отличие от многих поставщиков в наших редукторах вместо алюминиевой бронзы 9-4 (CuAl9Fe4) мы используем оловянную бронзу марки 12-2 (CuSn12Ni2).

Тестовые испытания одинаковых по характеристикам редукторов с червячным колесом из алюминиевой и оловянной бронзы показало, что КПД редукторов с оловянной бронзой выше, чем с алюминиевой на 40%.

Две причины выбрать редуктор с червячным колесом из оловянной бронзы:

1. При одинаковых условиях эксплуатации можно установить редуктор меньшего габарита, а значит снизить затраты на привод.

2. Не уменьшать габарит редуктора, а получить дополнительный запас по долговечности и прочности зубчатого зацепления, а значит увеличить срок службы редуктора.

Оловянная бронза, благодаря своей уникальной структуре и свойствам, обладает отличными противозадирными характеристиками, высокой устойчивостью к перегрузкам и обеспечивает более плавное функционирование зубчатой передачи

Редуктор с колесом из оловянной бронзы имеют следующие преимущества:

- меньше нагревается
- меньше шумит
- имеет меньшие пусковые и эксплуатационные токи электродвигателя
- более устойчив к нештатным перегрузкам

Опросный лист

3D-модель

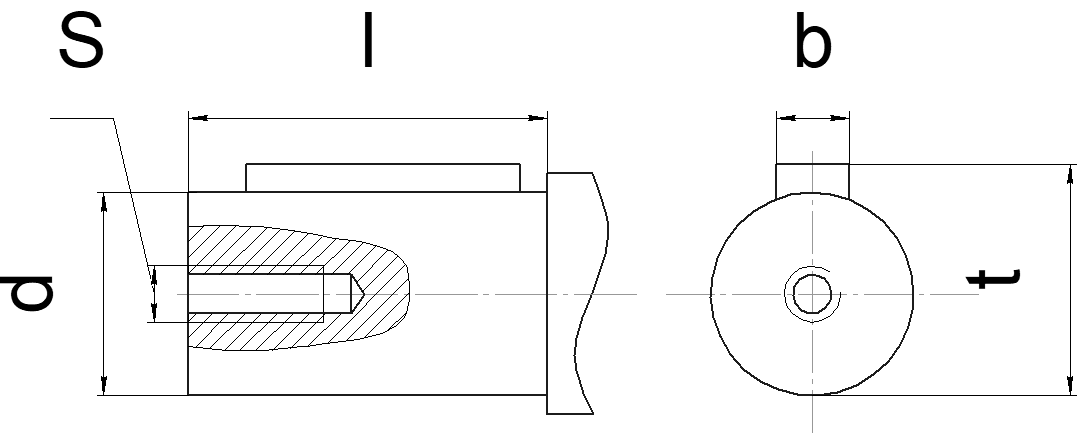

РАЗМЕРЫ ВЫХОДНЫХ ВАЛОВ

Габарит	l	d	S	b	t
57	40	20k6	M6	6	22,5
67	50	25k6	M10	8	28
77	60	30k6	M10	8	33
87	80	40k6	M16	12	43
97	100	50k6	M16	14	53,5
107	120	60k6	M20	18	64

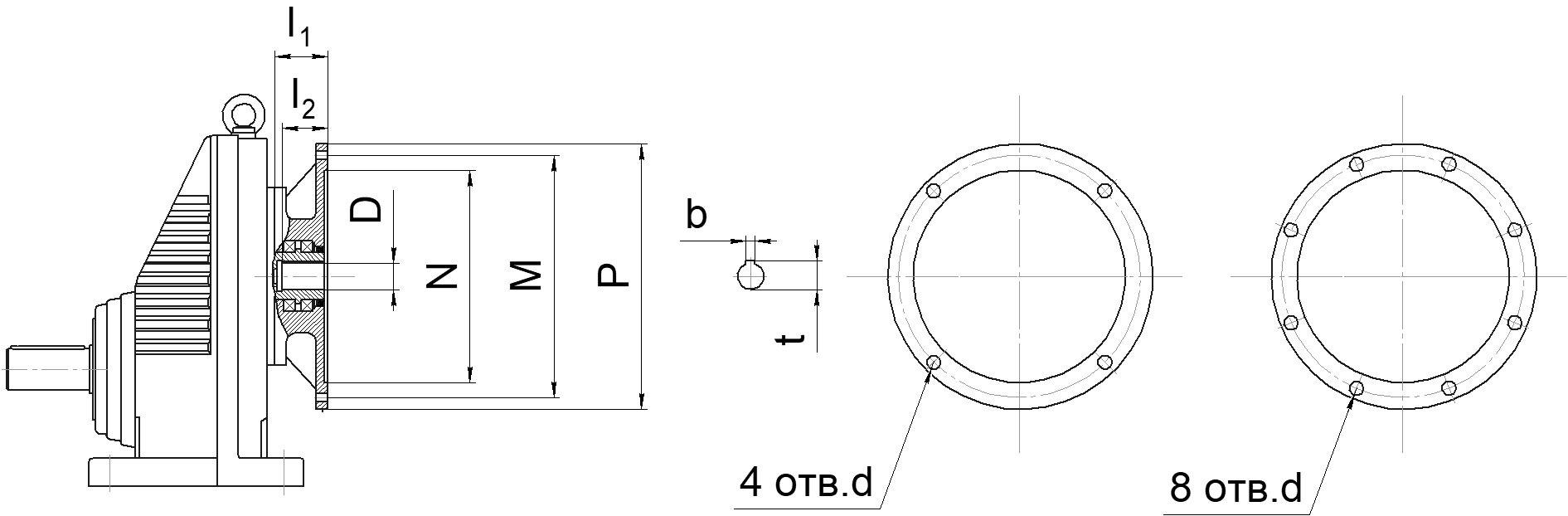

РАЗМЕР ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ
ДЛЯ ИСПОЛНЕНИЯ «PAM» (БЕЗ ЭЛЕКТРОДВИГАТЕЛЯ)

Размер	Фланец под электродвигатель
Размер	63B5	71B5	80B5	90B5	100B5 112B5	132B5	160B5	180B5	200B5	225B5	250B5	280B5
N	95	110	130	130	180	230	250	250	300	350	450	450
M	115	130	165	165	215	265	300	300	350	400	500	500
P	140	160	200	200	250	300	350	350	400	450	550	550
I₁	50	54	69	69	81	92	125	125	144	159	336	336
I₂	23	30	40	50	60	80	110	110	110	140	140	140
4 отв. d	M8	M8	M10	M10	M12	M12	M16	M16	M16	-	-	-
8 отв. d	-	-	-	-	-	-	-	-	-	M16	M16	M16
D	уточнить у специалистов завода
t	уточнить у специалистов завода
b	уточнить у специалистов завода
Габарит редуктора	*Совместимость ( может выступать за габарит редуктора)**
57	X	X	X	X	X^*
67	X	X	X	X	X^*
77	X	X	X	X	X^*	X^*
87			X	X	X	X	X^*	X^*
97					X	X	X	X	X	X^*
107					X	X	X	X	X	X

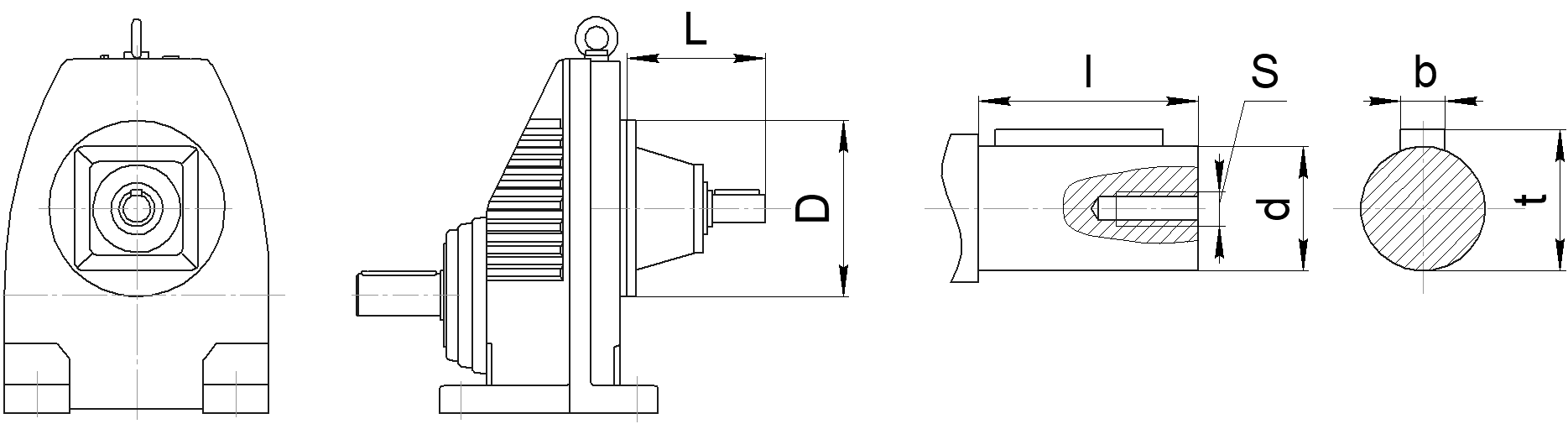

РАЗМЕРЫ ВХОДНОГО АДАПТЕРА
ДЛЯ ИСПОЛНЕНИЯ «AD» (ВХОДНОЙ ВАЛ ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ)

Габарит		L	D	I	d	S	b	t
57 67	AD2	123	160	40	19	M6	6	21,5
57 67	AD3	159	160	50	24	M8	8	27
77	AD2	116	200	40	19	M6	6	21,5
	AD3	151		50	24	M8	8	27
	AD4	224		80	38	M12	10	41
87	AD2	111	250	40	19	M6	6	21,5
	AD3	165		60	28	M10	8	31
	AD4	219		80	38	M12	10	41
	AD5	292		110	42	M16	12	45
97	AD3	151	300	60	28	M10	8	31
	AD4	214		80	38	M12	10	41
	AD5	287		110	42	M16	12	45
	AD6	324		110	48	M16	14	51,5
107	AD4	208	350	80	38	M12	10	41
	AD5	281		110	42	M16	12	45
	AD6	321		110	48	M16	14	51,5
