Редукторы и мотор-редукторы F, FA, FV, FH FF, FAF, FVF, FHF FAZ, FVZ, FHZ

Редукторы и мотор-редукторы F, FA, FF, FAF, F R

Цилиндрические редукторы и мотор-редукторы являются приводом общего назначения предназначены для изменения крутящих моментов и частоты вращения.

За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии.

Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положения.

Из-за особенностей конструкции редуктора не является неисправностью повышенный шум и вибрация мотор-редуктора при использовании электродвигателей:

- 3000 об/мин в сочетании с любым передаточным числом редуктора
- 1500 об/мин в сочетании с передаточными числами редуктора менее 15
- с любым числом оборотов однофазных ( с питающим напряжением 220V)

Опросный лист

Описание

3D-модель

FA 37

FA 47

FA 57

FA 67

FA 77

FA 87

FA 97

FA 107

Габарит	L₁	L₂	L₃	B	H	a_w	H₁	A	A₁	h	L	m x n	p x q
37	160	110	184	165	252	112	78	77	115	20	95	M8 x 11	M8 x 11
47	193	133	218	180	269	128.1	77	93	145	20	109	M8 x 11	M10 x 15
57	221	150	243	200	317	136	93	102	170	25	126	M12 x 17	M12 x 17
67	242	161	264	212	342	159.5	97	112	190	25	131	M12 x 17	M12 x 17
77	294	193	330	270	426	200	121	140	240	35	165	M12 x 17	M16 x 26
87	344	224	374	330	531	246.7	152	165	310	40	195	M16 x 26	M16 x 26
97	416	274	456	400	623	285	178	205	350	50	240	M16 x 26	M20 x 28
107	484	312	523	450	717	332.4	200	220	400	60	260		M24 x 36
127	585	373	643	530	856	382.6	236	270	450	70	316		M30 x 45
157	662	455	725	660	1021	447	286	310	540	80	364		M36 x 55

Габарит	l₁	l₂	l₃	l₄	l₆	D	d	b	d₁	4 отв. d₂	8 отв. d₂	Масса, кг
37	31	72.5	22.5	0.5	134	160	110j6	10	130	9	-	13
47	43	91	31	1	158	200	130j6	12	165	11	-	18
57	55	104.5	33.5	1	173	250	180j6	15	215	13.5	-	25
67	60	118.5	37	1	184	250	180j6	15	215	13.5	-	31
77	70	137.5	36.5	1	230	300	230j6	16	265	13.5	-	55
87	100	163	43	1	254	350	250j6	18	300	17.5	-	96
97	120	190.5	48.5	1	316	450	350j6	22	400	-	17.5	157
107	125	241.5	69.5	2.5	353	450	350j6	22	400	-	17.5	241
127	142	291	79.25	2.5	433	550	450j6	25	500	-	17.5	401
157	170	325	118	7	515	660	550j6	28	600	-	22	632

РАСПОЛОЖЕНИЕ КРЕПЕЖНЫХ ОТВЕРСТИЙ НА ВЫХОДНОМ ВАЛУ
F, FA, FV, FH

РАЗМЕРЫ ЦИЛИНДРИЧЕСКОГО ВЫХОДНОГО ВАЛА
F, FF

Габарит	l	d	S	b	t
37	50	25k6	M10	8	28
47	60	30k6	M10	8	33
57	70	35k6	M12	10	38
67	80	40k6	M16	12	43
77	100	50k6	M16	14	53.5
87	120	60k6	M20	18	64
97	140	70k6	M20	20	74.5
107	170	90k6	M24	25	95
127	210	110k6	M24	28	116
157	210	120k6	M24	32	127

РАЗМЕРЫ ПОЛОГО ВЫХОДНОГО ВАЛА СО ШПОНОЧНЫМ ПАЗОМ
FA, FAF, FAZ

Габарит	l	d	b	t
37	120	30H7	8	33.3
47	150	35H7	10	38.3
57	166	40H7	12	43.3
67	180	40H7	12	43.3
77	210	50H7	14	53.8
87	240	60H7	18	64.4
97	300	70H7	20	74.9
107	350	90H7	25	95.4
127	410	100H7	28	106.4
157	500	120H7	32	127.4

РАЗМЕРЫ ПОЛОГО ВЫХОДНОГО ВАЛА СО ШЛИЦЕВЫМ ПАЗОМ
FV, FVF, FVZ

Габарит	l	l1	l2	l3*	d1*	H*	d_н*	S*
37	120	18	25	85	37 ^+0.1	30х1,25х30х22	33,03 _-0,03	М10
47	150	18	32	115	37 ^+0.1	35х2х30х16	38,92 _-0,03	М10
57	166	18	32	130	37 ^+0.1	35х2х30х16	38,92 _-0,03	М10
67	180	25	42	130	47 ^+0.1	45х2х30х21	48,85 _-0,03	М16
77	210	23	52	160	55 ^+0.1	50х2х30х24	54,13 _-0,03	М16
87	240	25	62	180	72 ^+0.1	65х2х30х31	68,96 _-0,04	М20
97	300	25	72	240	72 ^+0.1	70х2х30х34	74,15 _-0,04	М20
107	350	26	89	290	90 ^+0.1	86х3х30х27	90,99 _-0,04	М20
* размер для справок, в комплект поставки вал не входит

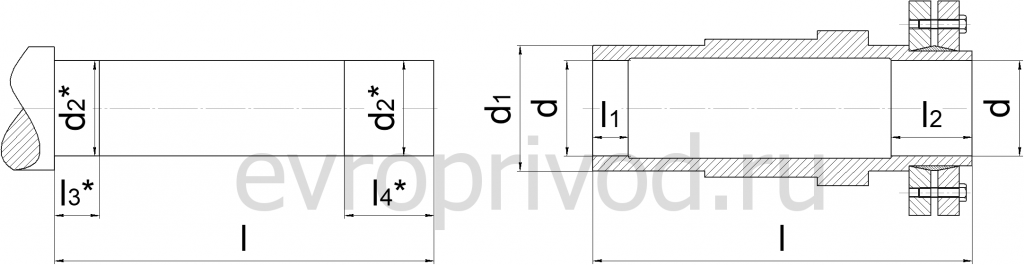

РАЗМЕРЫ ПОЛОГО ГЛАДКОГО ВЫХОДНОГО ВАЛА СО СТЯЖНОЙ МУФТОЙ
FH, FHF, FHZ

Габарит	l	l1	l2	d	d1	l3*	l4*	d2*
37	146	20	31	30H7	45	25	36	30h6
47	177	20	32	35H7	50	25	37	35h6
57	195	20	26	40H7	55	25	31	40h6
67	208	20	38	40H7	55	25	43	40h6
77	241	30	36	50H7	70	35	41	50h6
87	281	40	41	65H7	85	45	46	65h6
97	345	50	55	75H7	95	55	60	75h6
107	405	60	65	95H7	118	70	75	95h6
127	485	70	85	105H7	135	80	95	105h6
157	580	80	90	125H7	155	90	100	125h6
* размер для справок, в комплект поставки вал не входит

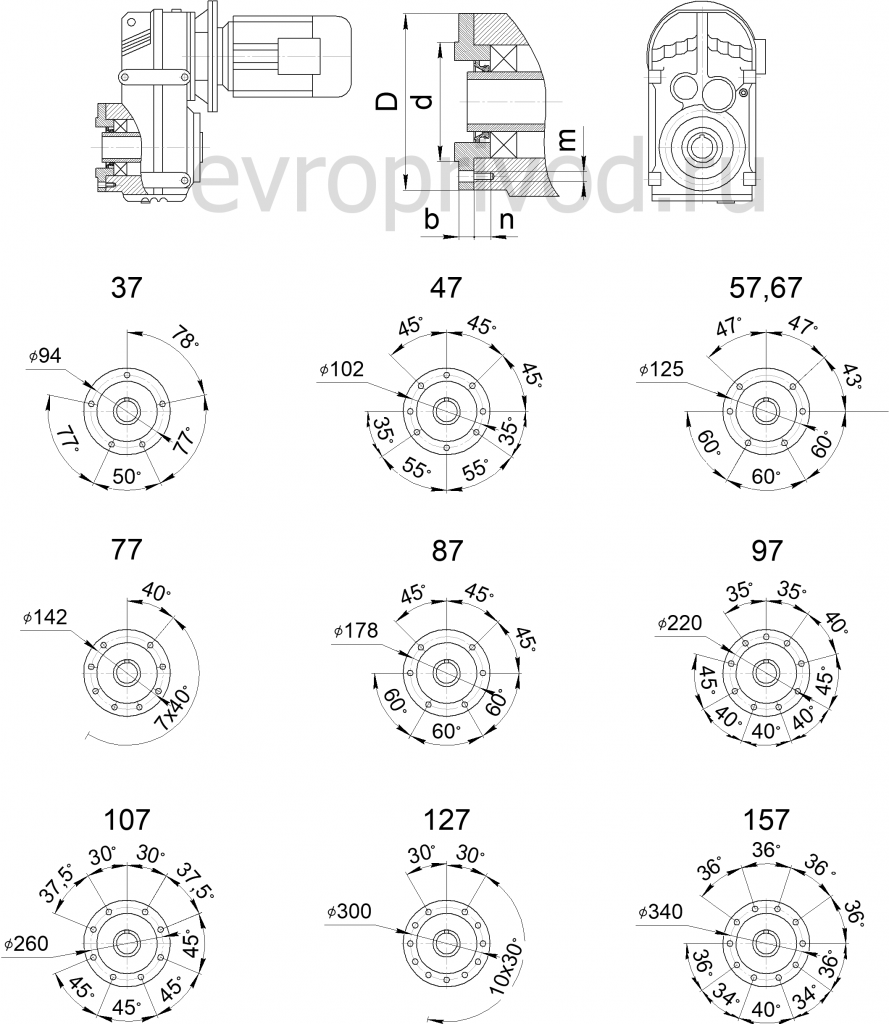

РРАЗМЕРЫ ВЫХОДНОГО ФЛАНЦА РЕДУКТОРА FAZ, FHZ, FVZ

Габарит	d	D	b	n	m
37	80j6	110	11.5	11	M8
47	80j6	120	11	11	M8
57	105j6	155	12	17	M12
67	105j6	155	12	17	M12
77	125j6	170	14	17	M12
87	155j6	215	15	26	M16
97	180j6	260	18	26	M16
107	210j6	304	22	28	M20
127	250j6	350	30	28	M20
157	290j6	400	28	36	M24

РАЗМЕРЫ КРЕПЕЖНОГО УХА

Габарит	b	c	e	g	h	f	j	k	m	n	p
37	30	14	31,5	15	158	46	15	40	12.5	5	20
47	22	14	32	12	170	64	15	40	12.5	5	20
57	31	14	40,5	19.5	198	60	16	40	12.5	5	20
67	40	14	41	21	218	65	18	40	12.5	5	20
77	49	22	50	28	278	69	20	60	21	10	30
87	57	22	62	32	346	79	28	60	21	10	30
97	88	26	70	34	395	104	30	80	25	12	40
107	108	26	88	57	485	100	35	80	25	12	40
127	138	33	110	66	550	125		100	32	15	60
157	170	33	150	98	660	140		120	32	15	60

СОСТАВНОЙ (СДВОЕННЫЙ) РЕДУКТОР
(УСТАНАВЛИВАЕТСЯ МОТОР-РЕДУКТОР СЕРИИ R ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ)

Габарит	L
57 R37	165
67 R37	165
77 R37	157
87 R57	187
97 R57	187
107 R77	247
127 R77	232
127 R87	280
157 R97	325

РАЗМЕР ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ДЛЯ ИСПОЛНЕНИЯ «PAM»
(БЕЗ ЭЛЕКТРОДВИГАТЕЛЯ)

Размер	Фланец под электродвигатель
Размер	63B5	71B5	80B5	90B5	100B5 112B5	132B5	160B5	180B5	200B5	225B5	250B5	280B5
N	95	110	130	130	180	230	250	250	300	350	450	450
M	115	130	165	165	215	265	300	300	350	400	500	500
P	140	160	200	200	250	300	350	350	400	450	550	550
l₁	50	54	69	69	81	92	125	125	144	159	336	336
l₂	23	30	40	50	60	80	110	110	110	140	140	140
4 отв. d	M8	M8	M10	M10	M12	M12	M16	M16	M16	-	-	-
8 отв. d	-	-	-	-	-	-	-	-	-	M16	M16	M16
D	уточнить у специалистов завода
t	уточнить у специалистов завода
b	уточнить у специалистов завода
Габарит редуктора	*Совместимость ( может выступать за габарит редуктора)**
37	Х	Х*	Х*	Х*	Х*
47	Х	Х*	Х*	Х*	Х*
57	Х	Х	Х	Х	Х*	Х*
67	Х	Х	Х	Х	Х*	Х*
77	Х	Х	Х	Х	Х*	Х*	Х*
87			Х	Х	Х	Х	Х*	Х*
97					Х	Х	Х	Х	Х	Х*
107					Х	Х	Х	Х	Х	Х
127						Х	Х	Х	Х	Х	Х	Х
157							Х	Х	Х	Х	Х	Х

РАЗМЕРЫ ВХОДНОГО АДАПТЕРА ДЛЯ ИСПОЛНЕНИЯ «AD»
(ВХОДНОЙ ВАЛ ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ) *

* не использовать для монтажного положения М4

Габарит	Адаптер	L	D	l	d	S	b	t
37 47	AD1	102	120	40	16	M5	5	18
37 47	AD2	130	120	40	19	M6	6	21.5
57 67	AD2	123	160	40	19	M6	6	21.5
57 67	AD3	159	160	50	24	M8	8	27
77	AD2	116	200	40	19	M6	6	21.5
	AD2	151		50	24	M8	8	27
	AD4	224		80	38	M12	10	41
87	AD2	111	250	40	19	M6	6	21.5
	AD3	165		60	28	M10	8	31
	AD4	219		80	38	M12	10	41
	AD5	292		110	42	M16	12	45
97	AD3	151	300	60	28	M10	8	31
	AD4	214		80	38	M12	10	41
	AD5	287		110	42	M16	12	45
	AD6	324		110	48	M16	14	51.5
107	AD3	145	350	60	28	M10	8	31
	AD4	208		80	38	M12	10	41
	AD5	281		110	42	M16	12	45
	AD6	321		110	48	M16	14	51.5
127	AD4	193	450	80	38	M12	10	41
	AD5	266		110	42	M16	12	45
	AD6	306		110	48	M16	14	51.5
	AD7	345		110	55	M20	16	59
	AD8	383		140	70	M20	20	74.5
157	AD5	258	550	110	42	M16	12	45
	AD6	298		110	48	M16	14	51.5
	AD7	292		110	55	M20	16	59
	AD8	374		140	70	M20	20	74.5
