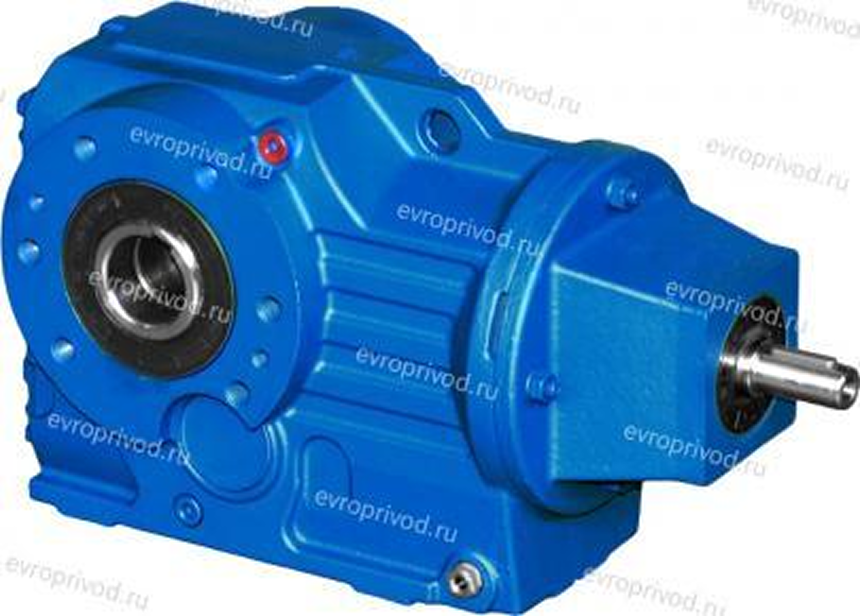

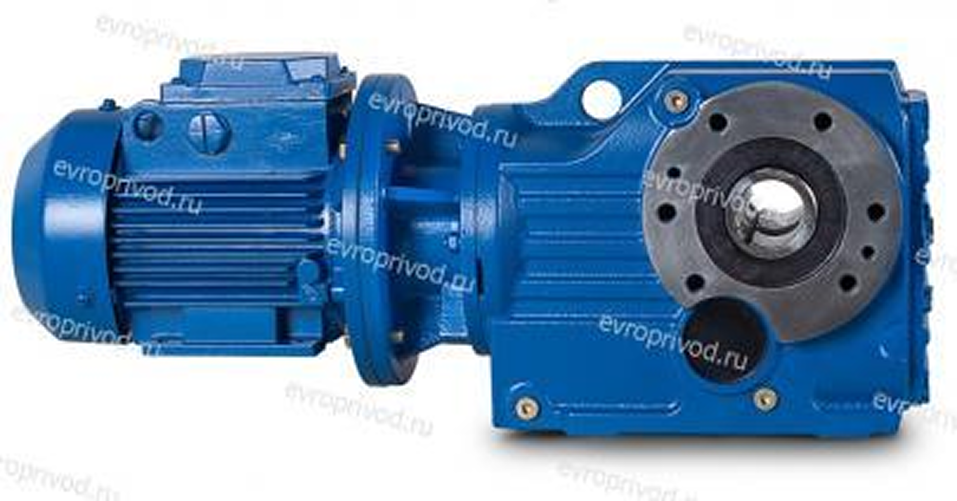

Редукторы и мотор-редукторы K, KA, KV, KH KA..B. KV..B, KH..B KF, KAF, KVF, KHF KAZ, KVZ, KHZ

Редукторы и мотор-редукторы K, KA, KF, KAF, K R

Коническо-цилиндрические редукторы и мотор-редукторы являются приводом общего назначения предназначены для изменения крутящих моментов и частоты вращения.

За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии.

Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положения.

Из-за особенностей конструкции редуктора не является неисправностью повышенный шум и вибрация мотор-редуктора при использовании электродвигателей:

- 3000 об/мин в сочетании с любым передаточным числом редуктора
- 1500 об/мин в сочетании с передаточными числами редуктора менее 15
- с любым числом оборотов однофазных ( с питающим напряжением 220V)

Опросный лист

3D-модель

KA 37 AM100

KA 47 AM 132

KA 57 AM132

KA 67 AM112

KA 67 AM132

KA 77 AM160

KA 87 AM180

KA 97 AM225

KA 107 AM132

Габарит	L	L₁	l	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	H	H₁
37	210	147	139	35	97	60	60	2,5	110	84	134	164	100 _-0,5
47	243	170	166	40	115	75	75	3	135	100	160	185	112 _-0,5
57	269	182	173	47	120	83	83	3	153	106,5	177	215	132 _-0,5
67	274	182	179	42	125	90	90	3,5	171	113	193	226	140 _-0,5
77	312	204	202	48	139	105	105	4	206	142	242	286	180 _-0,5
87	390	280	257	65	190	120	120	4	240	150	270	338	212 _-0,5
97	435	298	277	83	190	150	150	4	291	191,5	332	414	265 _-1,0
107	537	370	341	100	230	175	175	4,5	347	216	386	500	315 _-1,0

Габарит	A	A₁	B	N	D	d	b	d₁	4 отв. d₂	8 отв. d₂	m x n	p x q	Масса, кг
37	117	60	100	8,5	160	110j6	10	130	9	-	М10 х 20	М8 х 12	18
47	140	70	110	7,2	200	130j6	10	165	11	-	М10 х 20	М8 х 12	27
57	152	88	122	13,1	250	180j6	15	215	13,5	-	М12 х 25	М12 х 20	33
67	152	88	130	20	250	180j6	15	215	13,5	-	М12 х 25	М12 х 20	39
77	170	102	154	31,3	300	230j6	16	265	13,5	-	М16 х 32	М12 х 20	69
87	225	118	170	25,9	350	250h6	18	300	17,5	-	М16 х 32	М16 х 26	109
97	248	160	226	32,3	450	350h6	22	400	-	17,5	М20 х 36	М16 х 26	182
107	290	190	266	52	450	350h6	25	400	-	17,5	М24 х 44	-	309

Габарит	L	L₁	l	l₁	l₃	l₄	l₅	l₆	b₁	d₃
37B	202	143	139	28	60	60	-	110	16	11
47B	237	162	166	35	78	75	3	135	18	11
57B	253	172	173	30	86	83	3	153	21	13.5
67B	269	170	179	30	93	90	3.5	171	24	13.5
77B	314	208	202	40	108	105	4	206	27	17.5
87B	389	260	257	55	123	120	4	240	32	22
97B	437	294	277	75	153	150	4	291	36	26
107B	541	380	341	95	178	175	2.5	347	40	33
127B	615	440	390	115	205	205	2.5	418	45	39
157B	706	480	426	140	250	250	7	457	50	39
Габарит	A	A₁	A₂	B	H	H₁	H₂	h	h₁	N
37B	110	100	115	120	165	100	150	37	32	8.5
47B	130	120	130	145	185	112	170	37	37	7.2
57B	130	130	150	157	217	132	190	43	45	13.1
67B	120	140	160	170	228	140	203	43	45	20
77B	150	165	200	200	288	180	263	55	55	31.5
87B	180	180	233	230	340	212	305	67	70	25.9
97B	240	240	295	290	417	265	372	82	75	32.3
107B	280	270	360	340	506	315	448	98	95	52
127B	350	330	420	400	592	375 _-1,0	17,5	110	110	53
157B	380	420	500	500	705	450 _-1,0	22	130		71,7

Габарит	l₇	D	d	b	d₁	d₂
127	256	550	450h6	22	500	17.5
157	310	660	550h6	28	600	22

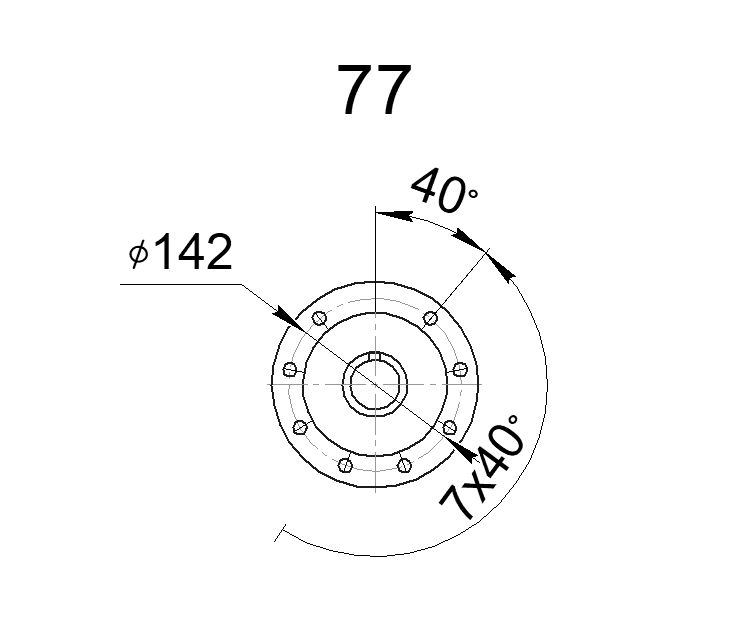

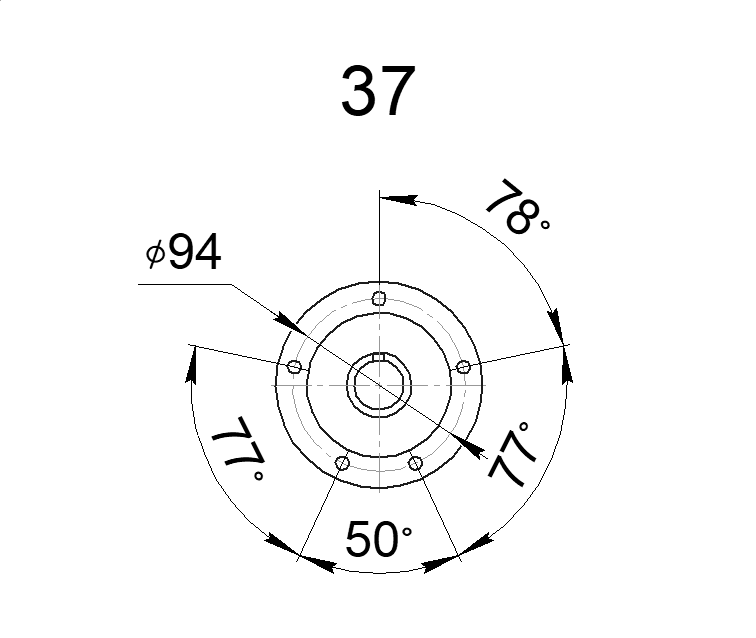

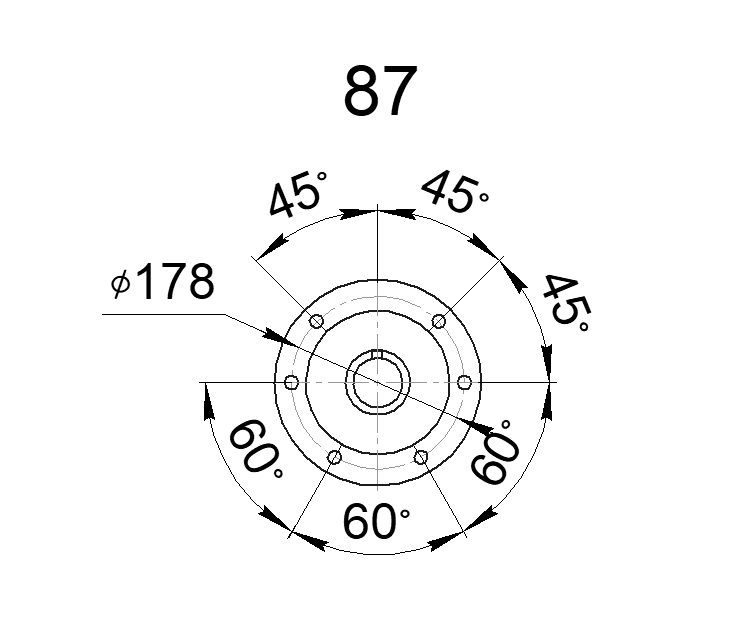

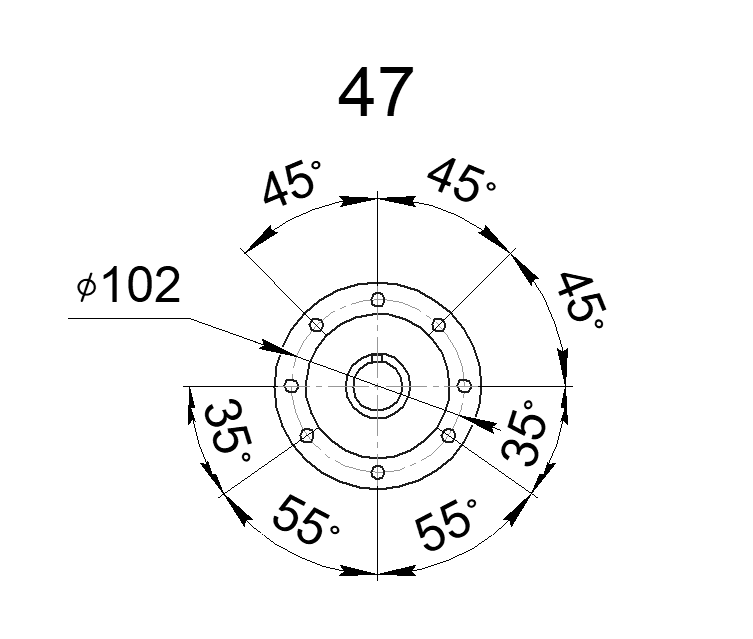

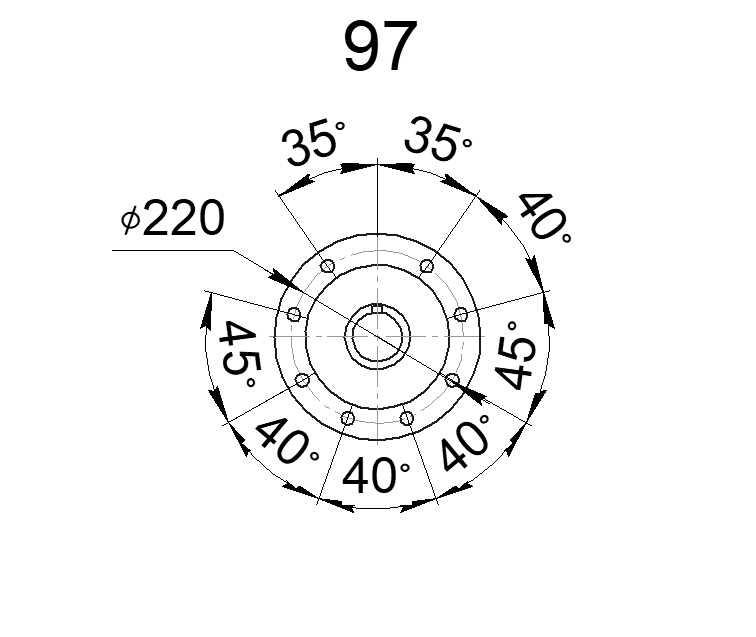

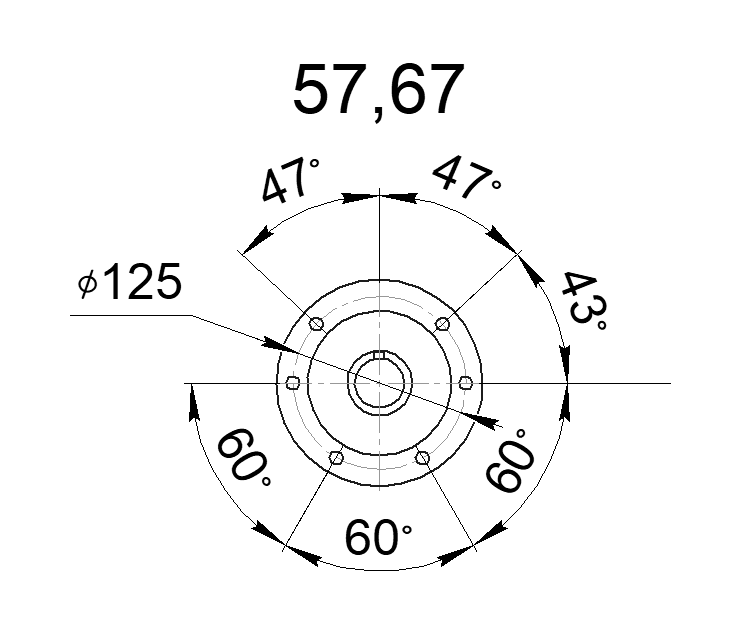

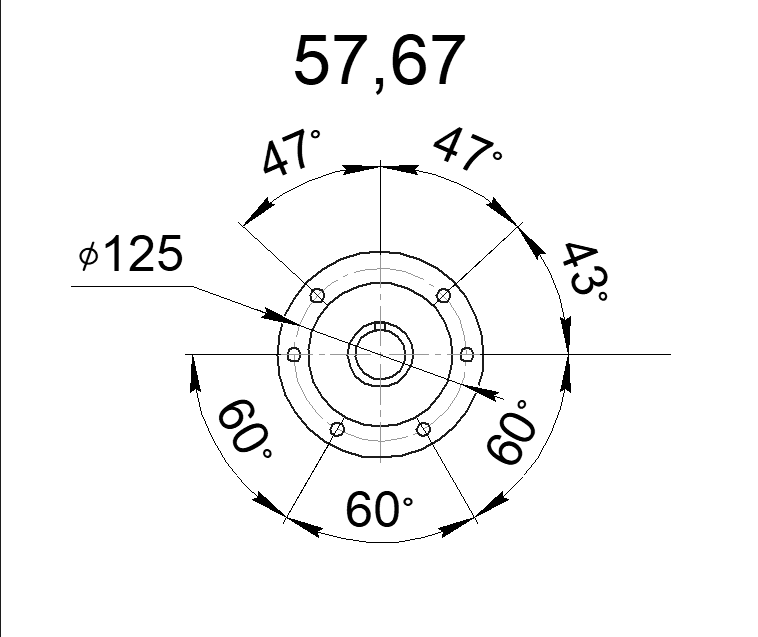

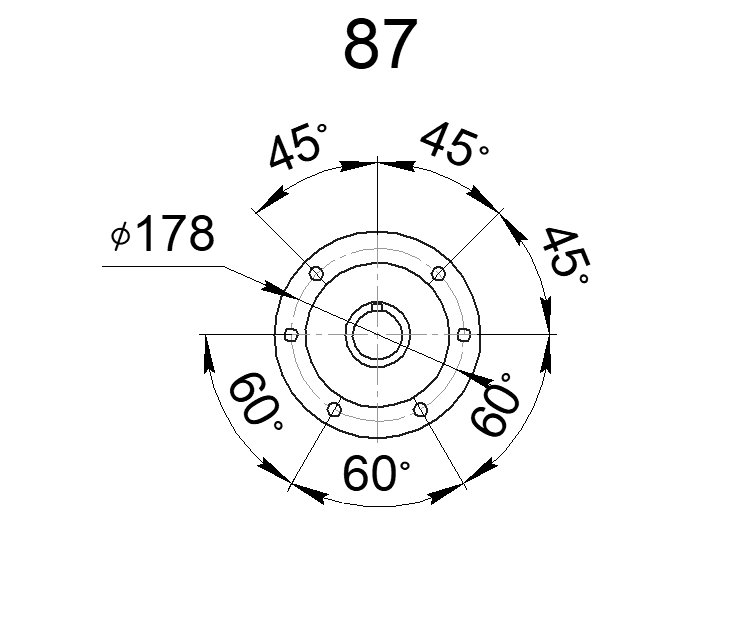

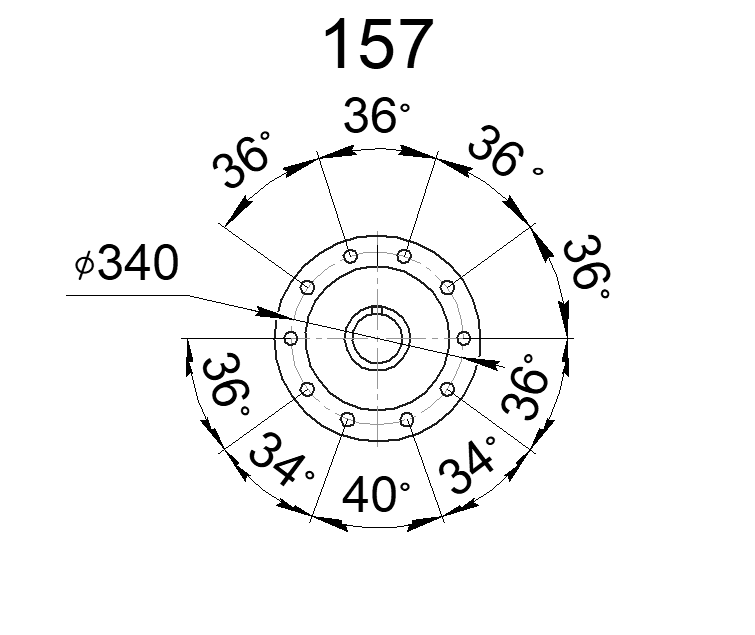

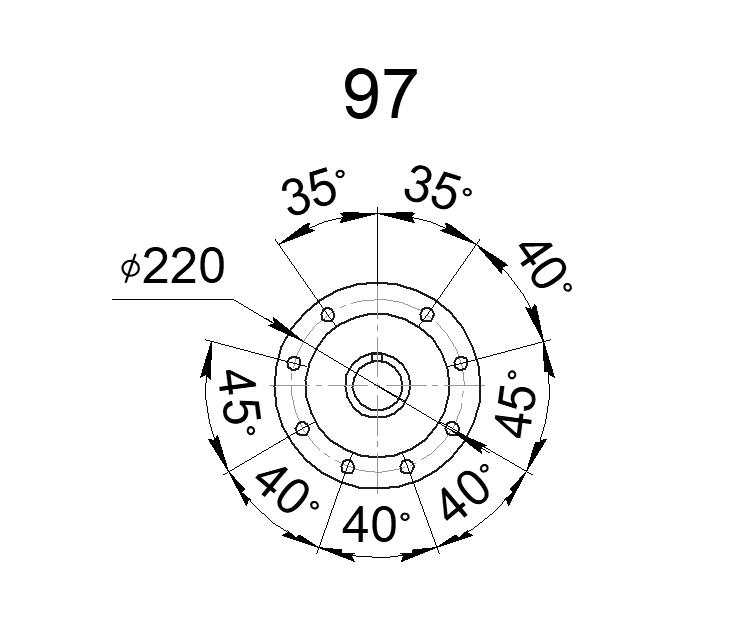

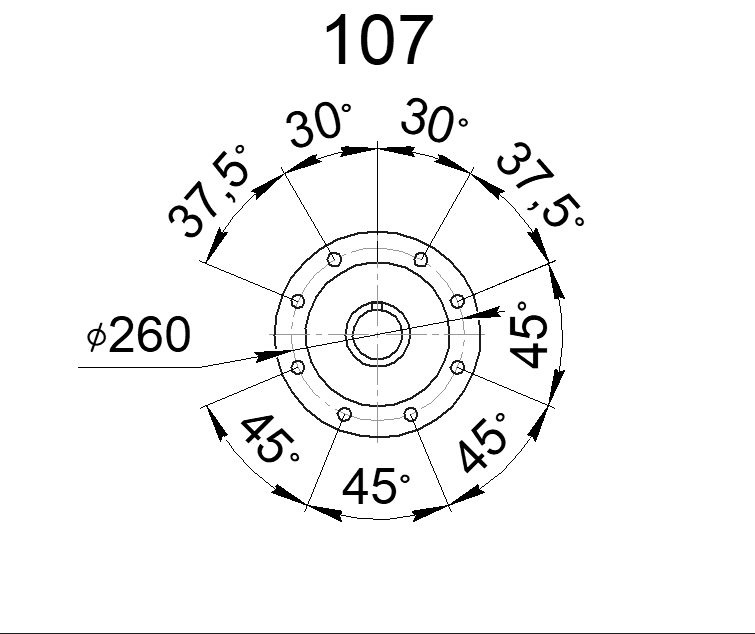

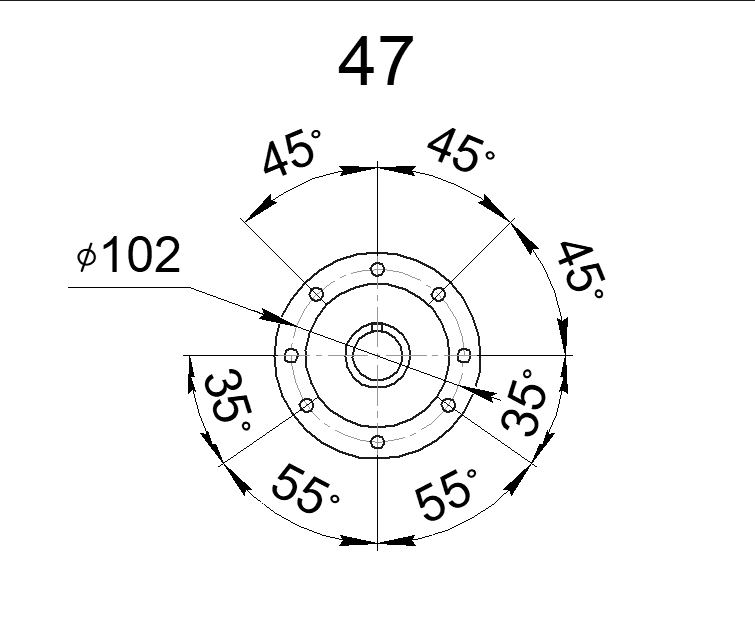

РАСПОЛОЖЕНИЕ КРЕПЕЖНЫХ ОТВЕРСТИЙ НА ВЫХОДНОМ ВАЛУ
K, KA, KV, KH

РАЗМЕРЫ РЕДУКТОРА КА 167В, К 167В

РАЗМЕРЫ РЕДУКТОРА КА 187В, К 187В

РАЗМЕРЫ ЦИЛИНДРИЧЕСКОГО ВЫХОДНОГО ВАЛА
K, KF

Габарит	l	d	S	b	t
37	50	25k6	M10 x 25	8	28
47	60	30k6	M12 x 30	8	33
57	70	35k6	M16 x 40	10	38
67	80	40k6	M16 x 40	12	43
77	100	50k6	M16 x 45	14	53.5
87	120	60k6	M20 x 50	18	64
97	140	70k6	M20 x 50	20	74.5
107	170	90k6	M24 x 60	25	95
127	210	110m6	M24 x 60	28	116
157	210	120m6	М24 х 60	32	127
167	250	160m6	M30 x 80	40	169
187	320	190m6	M30 x 80	45	200

РАЗМЕРЫ ПОЛОГО ВЫХОДНОГО ВАЛА СО ШПОНОЧНЫМ ПАЗОМ
KA, KAF, KAZ

Габарит	l	d	b	t
37 / 37B	120	30H7 / 25H7	8	33,3 / 28
47	150	35H7	10	38,3
57	166	40H7	12	43,3
67	180	40H7	12	43,3
77	210	50H7	14	53,8
87	240	60H7	18	64,4
97	300	70H7	20	74,9
107	350	90H7	25	95,4
127	410	100H7	28	106,4
157	500	120H7	32	127,4
167	610	130H7	32	137.4
187	674	150H7	36	158.4

РАЗМЕРЫ ПОЛОГО ВЫХОДНОГО ВАЛА СО ШЛИЦЕВЫМ ПАЗОМ
KV, KVF, KVZ

Габарит	l	l1	l2	l3*	d1*	H*	d_H*	S*
37	120	18	25	85	37 ^+0,1	30х1,25х30х22	33,03 _-0,03	М10
47	150	18	32	115	37 ^+0,1	35х2х30х16	38,92 _-0,03	М10
57	166	18	32	130	37 ^+0,1	35х2х30х16	38,92 _-0,03	М10
67	180	25	42	130	47 ^+0,1	45х2х30х21	48,85_-0,03	М16
77	210	23	52	160	55 ^+0,1	50х2х30х24	54,13 _-0,03	М16
87	240	25	62	180	72 ^+0,1	65х2х30х31	68,96 _-0,03	М20
97	300	25	72	240	72 ^+0,1	70х2х30х34	74,15 _-0,03	М20
107	350	26	89	290	90 ^+0,1	85х3х30х27	90,99 _-0,03	М20
* размер для справок, в комплект поставки вал не входит

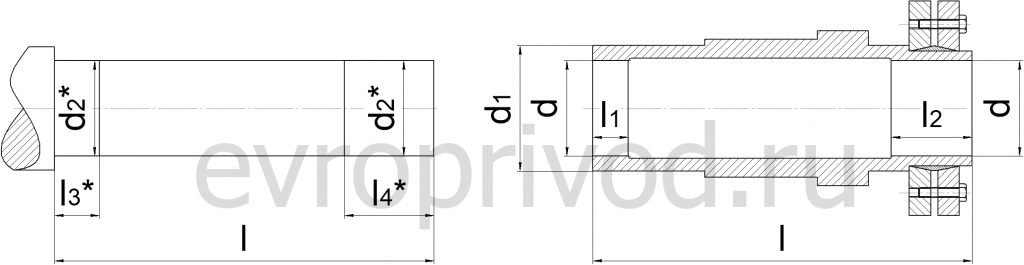

РАЗМЕРЫ ПОЛОГО ГЛАДКОГО ВЫХОДНОГО ВАЛА СО СТЯЖНОЙ МУФТОЙ
KH, KHF, KHZ

Габарит	l	d	l1	l2	d1	d2	l3*	l4*	d3*	d4*
37	146	45	20	31	30H7	30H7	25	36	30h6	30h6
47	177	50	20	32	35H7	35H7	25	37	35h6	35h6
57	195	55	20	26	40H7	40H7	25	31	40h6	40h6
67	208	55	20	38	40H7	40H7	25	43	40h6	40h6
77	241	70	30	36	50H7	50H7	35	41	50h6	50h6
87	281	85	40	41	65H7	65H7	45	46	65h6	65h6
97	345	95	50	55	75H7	75H7	55	60	75h6	75h6
107	405	118	60	65	95H7	95H7	70	75	95h6	95h6
127	485	135	70	85	105H7	105H7	80	90	105h6	105h6
157	580	155	80	90	125H7	125H7	90	100	125h6	125h6
167	728	180	90	122	140H7	135H7	100	130	135h6	140h6
187	792	200	95	122	160H7	155H7	105	150	155h6	160h6
* размер для справок, в комплект поставки вал не входит

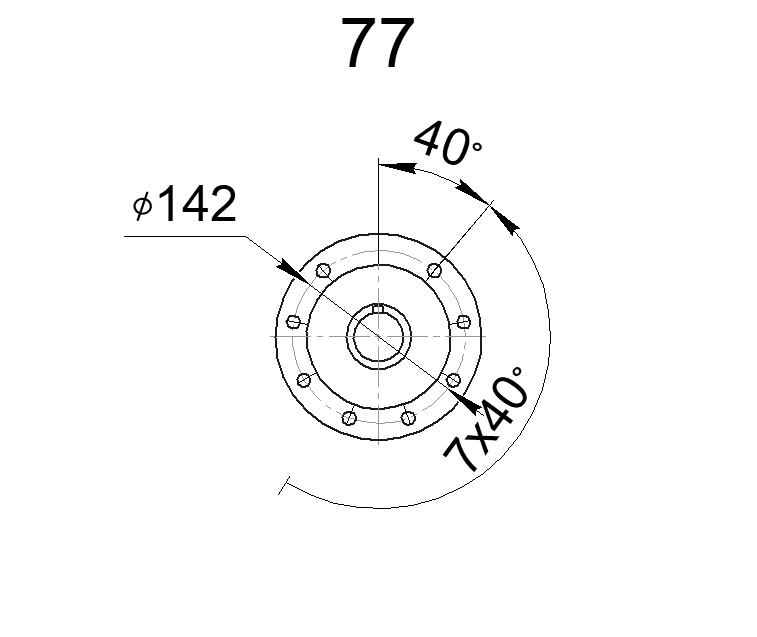

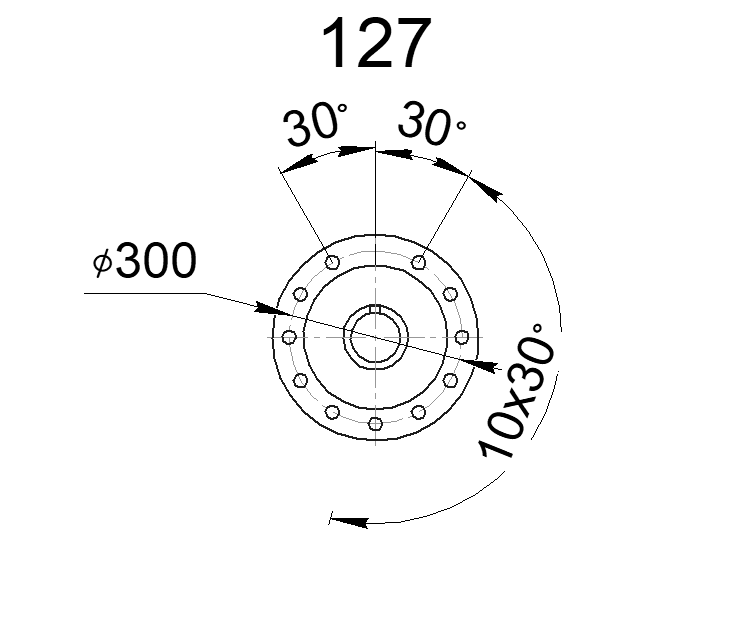

РАЗМЕРЫ ВЫХОДНОГО ФЛАНЦА РЕДУКТОРА KAZ, KVZ

Габарит	d	D	b	n	m
37	80j6	110	11,5	12	M8
47	80j6	120	11	12	M8
57	105j6	155	12	20	M12
67	105j6	155	12	20	M12
77	125j6	170	14	20	M12
87	155j6	215	15	26	M16
97	180j6	260	18	26	M16
107	210j6	304	22	30	M20
127	250j6	350	30	28	M20
157	290j6	400	28	36	M24

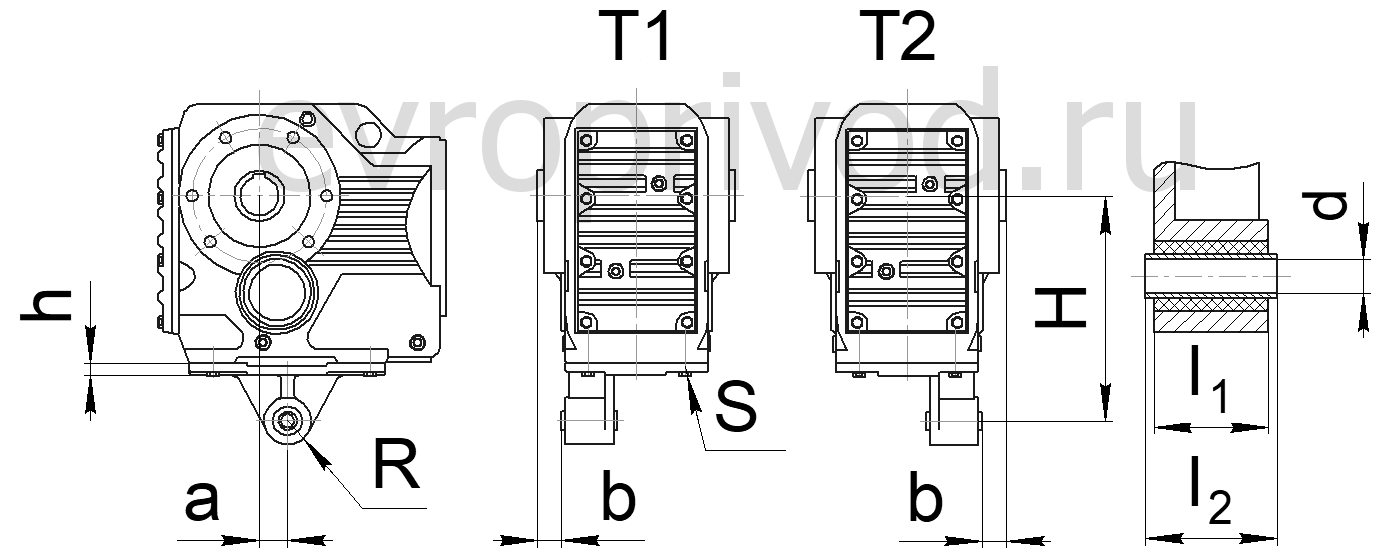

РАЗМЕРЫ РЕАКТИВНОЙ ТЯГИ

Габарит	a	b	H	h	R	S	l ₁	l ₂	d
37	23,5	20	140	10	22,5	М10 х 25	31	36 _-0,3	10,4+0,1
47	30	20	160	12	22,5	М10 х 30	31	36 _-0,3	10,4+0,1
57	40	18	192	13	29	М12 х 35	54	60 _-0,3	16,4+0,08
67	45	25	200	13	29	М12 х 35	54	60 _-0,3	16,4+0,08
77	52,5	25	250	14	29	М16 х 40	54	60 _-0,3	16,4+0,08
87	60	30	300	16	41	М16 х 45	72	80 _-0,3	25+0,08
97	70	40	350	17	41	М20 х 50	92	100 _-0,3	25+0,08
107	74	45	450	20	41	М24 х 60	92	100 _-0,3	25+0,08

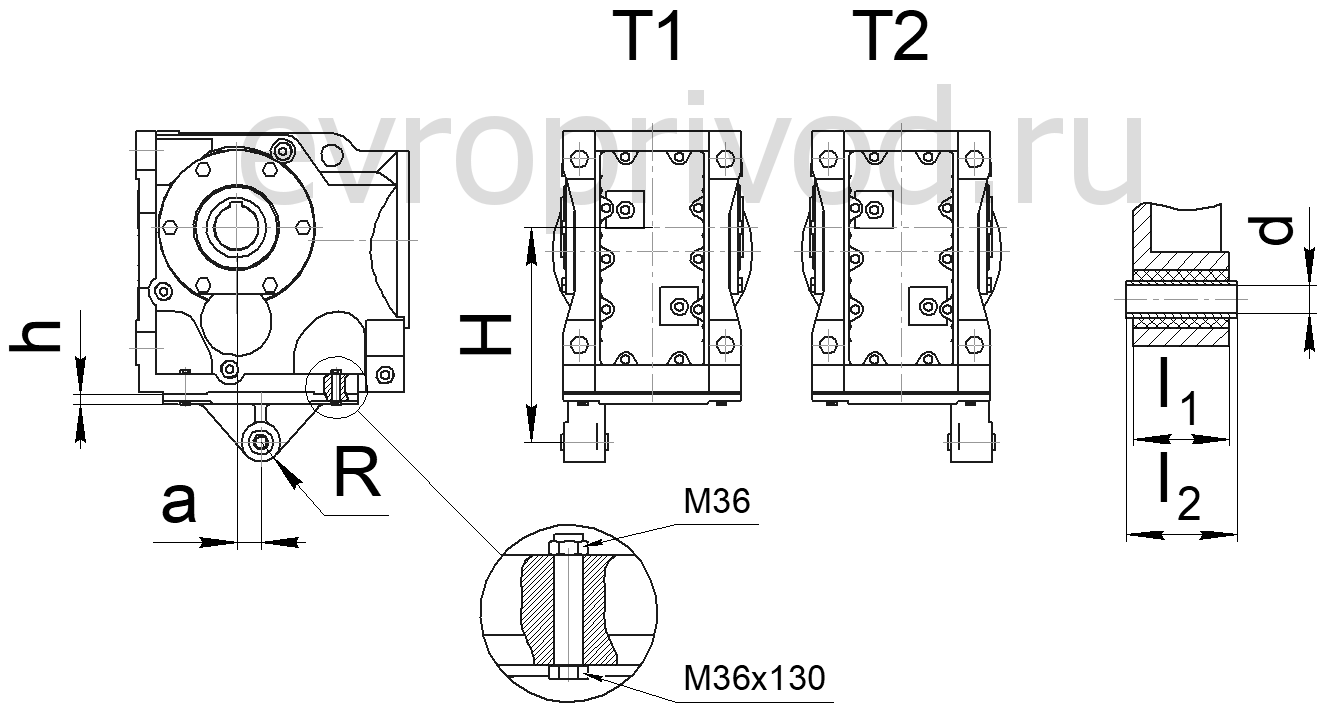

Габарит	a	b	H	h	R	S	l ₁	l ₂	d
127	60	0	550	45	70	М36 х 130	110	126 _-0,3	40+0,08
157	50	0	700	45	70	М36 х 130	110	126 _-0,3	40+0,08

РЕДУКТОР С «…R» - ПРИСТАВКОЙ
(МОТОР-РЕДУКТОР СЕРИИ R ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ)

Габарит	L
47 R37	165
57 R37	165
67 R37	165
77 R37	157
87 R57	187
97 R57	187
107 R77	247
127 R77	232
127 R87	280
157 R97	325
157 R107	382
167 R97	325
167 R107	382
187 R97	325
187 R107	382

РАЗМЕР ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ
ДЛЯ ИСПОЛНЕНИЯ «PAM» (БЕЗ ЭЛЕКТРОДВИГАТЕЛЯ)

Размер	Фланец под электродвигатель
Размер	63B5	71B5	80B5	90B5	100B5 112B5	132B5	160B5	180B5	200B5	225B5	250B5	280B5
N	95	110	130	130	180	230	250	250	300	350	450	450
M	115	130	165	165	215	265	300	300	350	400	500	500
P	140	160	200	200	250	300	350	350	400	450	550	550
l₁	50	54	69	69	81	92	125	125	144	159	336	336
l₂	23	30	40	50	60	80	110	110	110	140	140	140
4 отв. d	M8	M8	M10	M10	M12	M12	M16	M16	M16	-	-	-
8 отв. d	-	-	-	-	-	-	-	-	-	M16	M16	M16
D	уточнить у специалистов завода
t	уточнить у специалистов завода
b	уточнить у специалистов завода
Габарит	*Совместимость ( может выступать за габарит редуктора)**
37	Х	Х*	Х*	Х*
47	Х	Х	Х	Х	Х*
57	Х	Х	Х	Х	Х*
67	Х	Х	Х	Х	Х*
77	Х	Х	Х	Х	Х*	Х*
87			Х	Х	Х	Х	Х*	Х*
97					Х	Х	Х	Х	Х*	Х*
107					Х	Х	Х	Х	Х	Х
127						Х	Х	Х	Х	Х	Х	Х
157							Х	Х	Х	Х	Х	Х
167							X	X	X	X	X	X
187							X	X	X	X	X	X

РАЗМЕРЫ ВХОДНОГО АДАПТЕРА
ДЛЯ ИСПОЛНЕНИЯ «AD» (ВХОДНОЙ ВАЛ ВМЕСТО ЭЛЕКТРОДВИГАТЕЛЯ) *

* не использовать для монтажного положения М4

Габарит		L	D	l	d	S	b	t
37	AD1	102	120	40	16	M5	5	18
37	AD2	130	120	40	19	M6	6	21,5
47 57 67	AD2	123	160	40	19	M6	6	21,5
47 57 67	AD3	159	160	50	24	M8	8	27
77	AD2	116	200	40	19	M6	6	21.5
	AD3	151		50	24	M8	8	27
	AD4	224		80	38	M12	10	41
87	AD2	111	250	40	19	M6	6	21,5
	AD3	165		60	28	M10	8	31
	AD4	219		80	38	M12	10	41
	AD5	292		110	42	M16	12	45
97	AD3	151	300	60	28	M10	8	31
	AD4	214		80	38	M12	10	41
	AD5	287		110	42	M16	12	45
	AD6	321		110	48	M16	14	51,5
107	AD3	145	350	60	28	M10	8	31
	AD4	208		80	38	M12	10	41
	AD5	281		110	42	M10	12	45
	AD6	321		110	48	M16	14	51,5
127	AD4	193	450	80	38	M12	10	41
	AD5	266		110	42	M16	12	45
	AD6	306		110	48	M16	14	51,5
	AD7	345		110	55	M20	16	59
	AD8	383		140	70	M20	20	74,5
157	AD5	258	550	110	42	M16	12	45
	AD6	298		110	48	M16	14	51,5
	AD7	292		110	55	M20	16	59
	AD8	374		140	70	M20	20	74,5
