Червячные редукторы и мотор-редукторы являются приводом общего назначения предназначены для изменения крутящих моментов и частоты вращения. За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии. Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положения. | |
| Из-за особенностей конструкции редуктора не является неисправностью повышенный шум и вибрация мотор-редуктора при использовании электродвигателей: - 3000 об/мин в сочетании с любым передаточным числом редуктора |
- NMRV 030.pdf
- NMRV 040.pdf
- NMRV 050.pdf
- NMRV 063.pdf
- NMRV 075.pdf
- NMRV 090.pdf
- NMRV 110.pdf
- NMRV 130.pdf
- NMRV 150.pdf
- DRV 030-040.pdf
- DRV 030-050.pdf
- DRV 030-063.pdf
- DRV 040-075.pdf
- DRV 040-090.pdf
- DRV 050-110.pdf
- DRV 063-130.pdf
- DRV 063-150.pdf
- PCRV 063-040.pdf
- PCRV 063-050.pdf
- PCRV 063-063.pdf
- PCRV 071-050.pdf
- PCRV 071-063.pdf
- PCRV 071-075.pdf
- PCRV 071-090.pdf
- PCRV 080-075.pdf
- PCRV 080-090.pdf
- PCRV 080-110.pdf
- PCRV 080-130.pdf
- PCRV 090-110.pdf
- PCRV 090-130.pdf

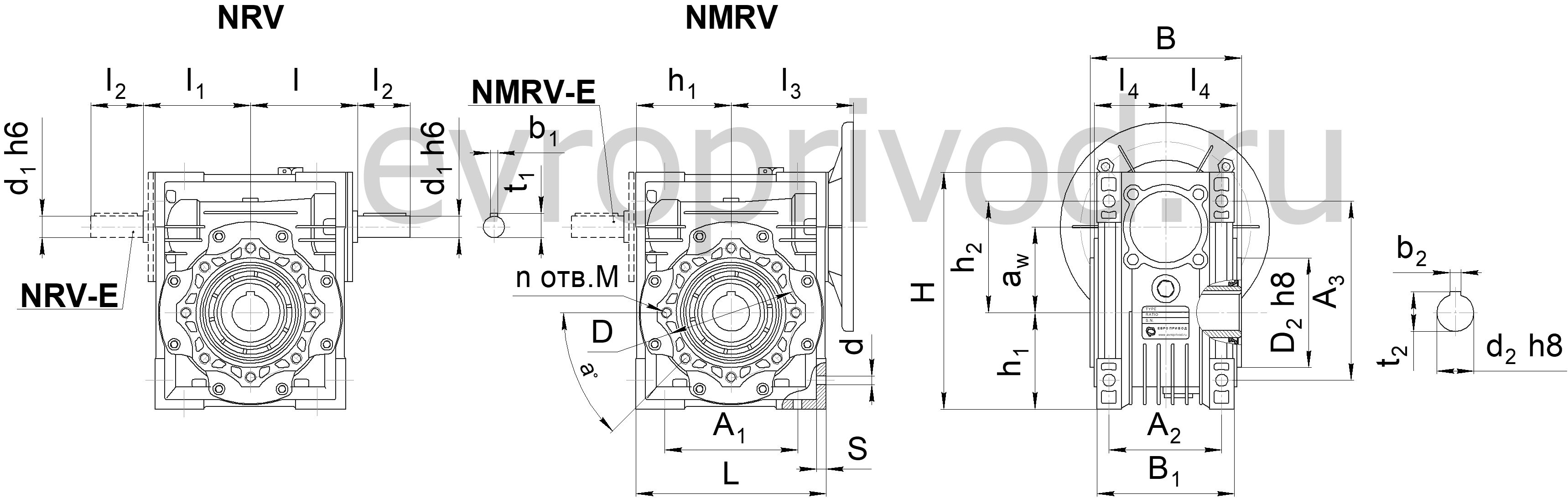

ОДНОСТУПЕНЧАТЫЕ РЕДУКТОРЫ NMRV, NRV
Габарит | Размер, мм | ||||||||||||||
A | AC | AJ | AK | AQ | B | BA | BR | BU | DY | E | EA | F | G | H | |
030 | 30 | 40 | 65 | 55 | 80 | 56 | 0 | 75 | 4 отв.М6х11 | 57 | 54 | 55 | 44 | 5,5 | 6,5 |
040 | 40 | 50 | 75 | 60 | 100 | 71 | 450 | 87 | 4 отв.М6х10 | 71,5 | 70 | 71 | 60 | 6,5 | 7 |
050 | 50 | 60 | 85 | 70 | 120 | 85 | 450 | 100 | 4 отв.М8х10 | 84 | 80 | 80 | 70 | 7 | 8,5 |
063 | 63 | 72 | 95 | 80 | 144 | 103 | 450 | 110 | 8 отв.М8х14 | 102 | 100 | 95 | 85 | 8 | 8,5 |
075 | 75 | 86 | 115 | 95 | 172 | 112 | 450 | 140 | 8 отв.М8х14 | 119 | 120 | 112,5 | 90 | 10 | 11 |
090 | 90 | 103 | 130 | 110 | 206 | 130 | 450 | 160 | 8 отв.М10х18 | 135 | 140 | 130 | 100 | 11 | 13 |
110 | 110 | 127,5 | 165 | 130 | 252 | 144 | 450 | 200 | 8 отв.М10х18 | 167,5 | 170 | 160 | 115 | 15 | 14 |
130 | 130 | 147,5 | 215 | 180 | 292 | 155 | 450 | 250 | 8 отв.М12х21 | 187,5 | 200 | 180 | 120 | 15 | 16 |
150 | 150 | 170 | 215 | 180 | 340 | 185 | 450 | 250 | 8 отв.М12х21 | 230 | 240 | 210 | 145 | 18 | 18 |
Габарит | Размер, мм | |||||||||||||||
K | M1 | O | EC | RB | RH | SB | SH | UB | UH | VN | WG | Y | YE | YF | Вес, кг | |
030 | 32 | - | 97 | 45 | 10 | 16 | 3 | 5 | 9 | 14 | 20 | 29 | 63 | 27 | 44 | 1.3 |
040 | 43 | - | 122 | 53 | 13 | 21 | 4 | 6 | 11 | 18 | 23 | 36.5 | 78 | 35 | 55 | 2.3 |
050 | 49 | M6 | 144 | 64 | 16 | 28 | 5 | 8 | 14 | 25 | 30 | 43.5 | 92 | 40 | 64 | 3.5 |
063 | 67 | M6 | 174 | 75 | 22 | 28 | 6 | 8 | 19 | 25 | 40 | 53 | 112 | 50 | 80 | 6.2 |
075 | 72 | M8 | 205 | 90 | 27 | 31 | 8 | 8 | 24 | 28 | 50 | 57 | 120 | 690 | 93 | 9 |
090 | 74 | M8 | 238 | 108 | 27 | 38 | 8 | 10 | 24 | 35 | 50 | 67 | 140 | 70 | 102 | 13 |
110 | - | M10 | 295 | 135 | 31 | 45 | 8 | 12 | 28 | 42 | 60 | 74 | 155 | 85 | 125 | 35 |
130 | - | M10 | 335 | 155 | 33 | 49 | 8 | 14 | 30 | 45 | 80 | 81 | 170 | 100 | 140 | 48 |
150 | - | M12 | 400 | 175 | 38 | 54 | 10 | 14 | 35 | 50 | 80 | 96 | 200 | 120 | 180 | 84 |

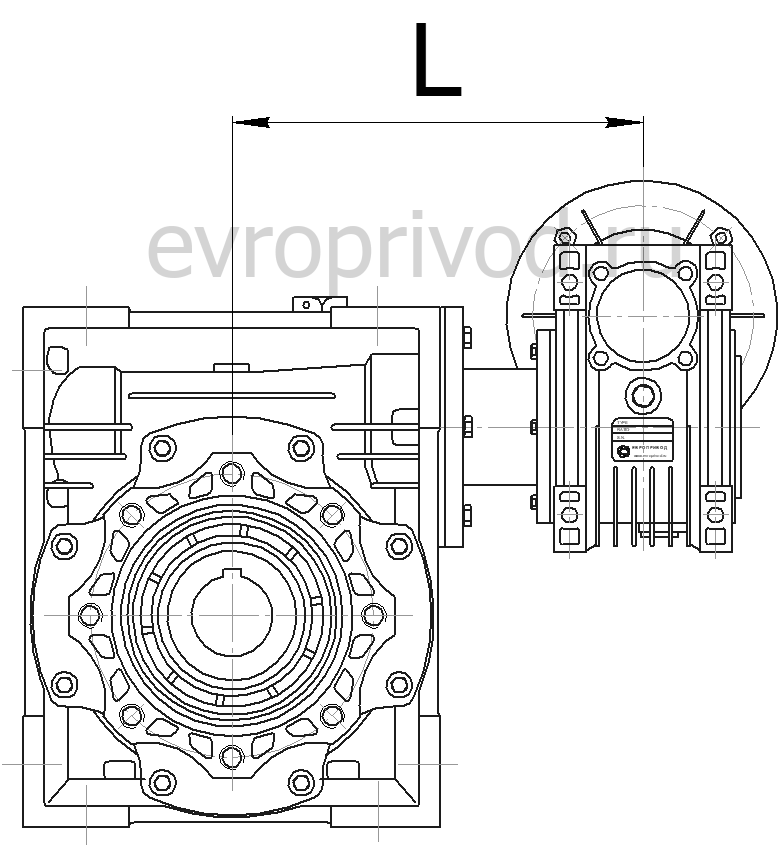

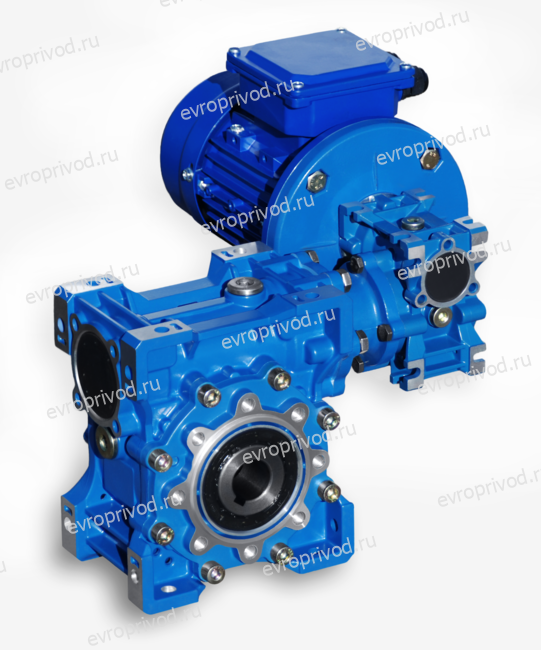

ДВУХСТУПЕНЧАТЫЕ РЕДУКТОРЫ DRV
![]() | Габарит | L |
DRV 030/040 | 122 | |
DRV 030/050 | 122 | |
DRV 030/063 | 145 | |
DRV 040/075 | 168 | |
DRV 040/090 | 185 | |
DRV 050/110 | 222.5 | |
DRV 063/130 | 252 | |
DRV 063/150 | 275 |

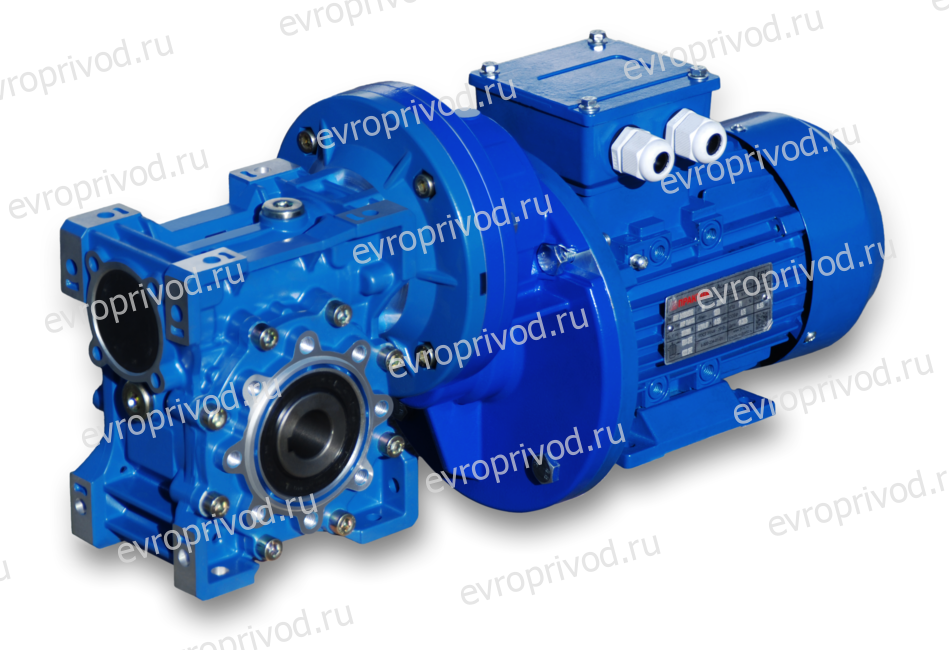

РЕДУКТОРЫ С ЦИЛИНДРИЧЕСКОЙ ПРИСТАВКОЙ PCRV
Габарит | L | L1 | PAM | P | M | N | D | aw | D1 |
PCRV 063/040 | 165 | 120 | 63B5 | 140 | 115 | 95 | 11 | 40 | 105 |
PCRV 063/050 | 185 | 140 | |||||||
PCRV 063/063 | 212 | 167 | |||||||
PCRV 071/050 | 193 | 140 | 71B5 | 160 | 130 | 110 | 14 | 48 | 120 |
PCRV 071/063 | 220 | 167 | |||||||
PCRV 071/075 | 251.5 | 198.5 | |||||||
PCRV 071/090 | 285.5 | 232.5 | |||||||
PCRV 080/075 | 267.5 | 198.5 | 80B5 | 200 | 165 | 130 | 19 | 62 | 160 |
PCRV 080/090 | 301.5 | 232.5 | |||||||
PCRV 080/110 | 356.5 | 287.5 | |||||||
PCRV 080/130 | 396.5 | 327.5 | |||||||
PCRV 090/110 | 356.5 | 287.5 | 90B5 | 24 | |||||
PCRV 090/130 | 396.5 | 327.5 |

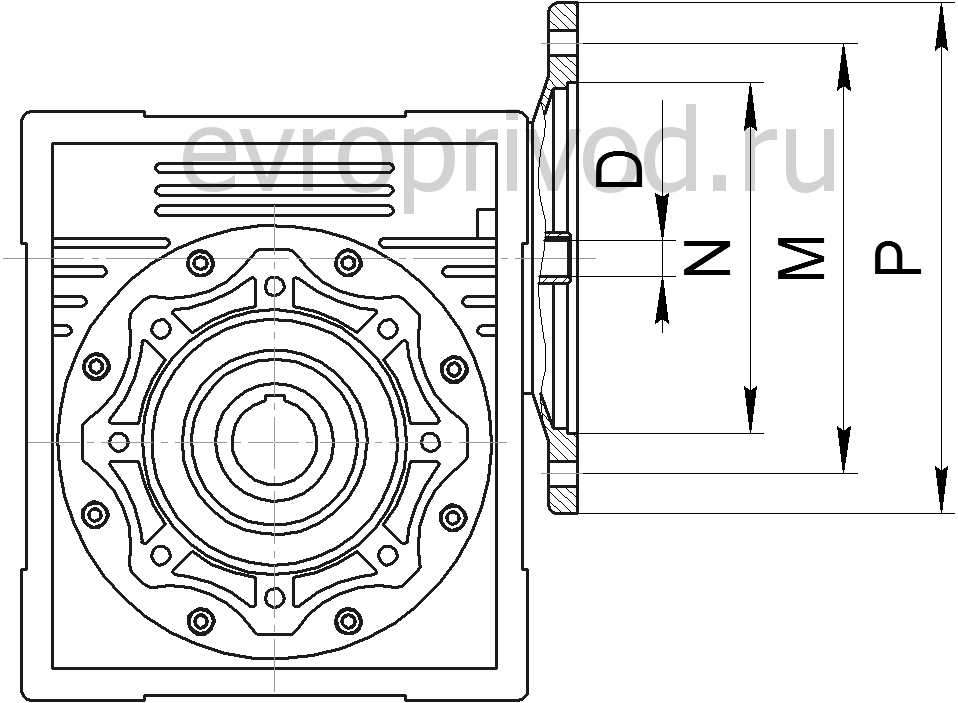

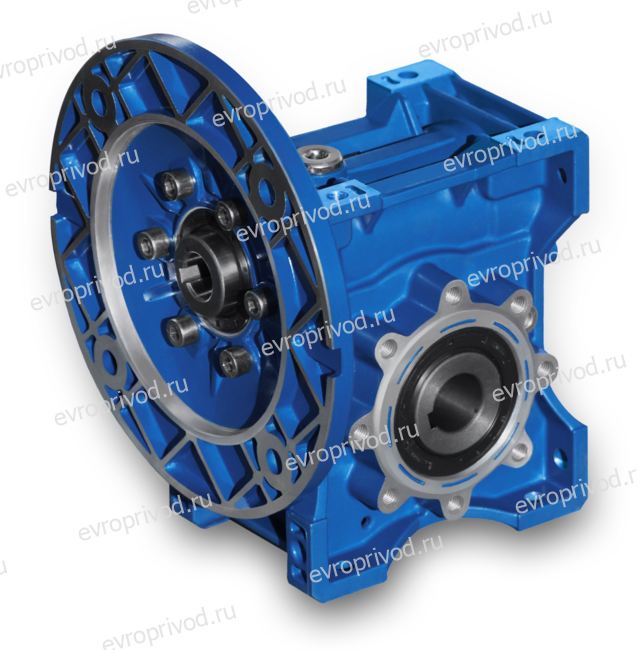

РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ПОД ДВИГАТЕЛЬ
![]() | ![]() |
Размер | Фланец под электродвигатель | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
56B5 | 56B14 | 63B5 | 63B14 | 71B5 | 71B14 | 80B5 | 80B14 | 90B5 | 90B14 | 100B5 112B5 | 110B14 112B14 | 130B5 | 160B5 | |
P | 120 | 80 | 140 | 90 | 160 | 105 | 200 | 120 | 200 | 140 | 250 | 160 | 300 | 350 |
M | 100 | 65 | 115 | 75 | 130 | 85 | 165 | 100 | 165 | 115 | 215 | 130 | 265 | 300 |
N | 80 | 50 | 95 | 60 | 110 | 70 | 130 | 80 | 130 | 95 | 180 | 110 | 230 | 250 |
D | уточнить у специалиста завода | |||||||||||||
Габарит | Совместимость | |||||||||||||
030 | + | + | + | + | ||||||||||
040 | + | + | + | + | + | |||||||||
050 | + | + | + | + | + | |||||||||
063 | + | + | + | + | + | + | ||||||||
075 | + | + | + | + | + | + | + | |||||||
090 | + | + | + | + | + | + | ||||||||
110 | + | + | + | + | ||||||||||
130 | + | + | + | |||||||||||
150 | + | + | + |

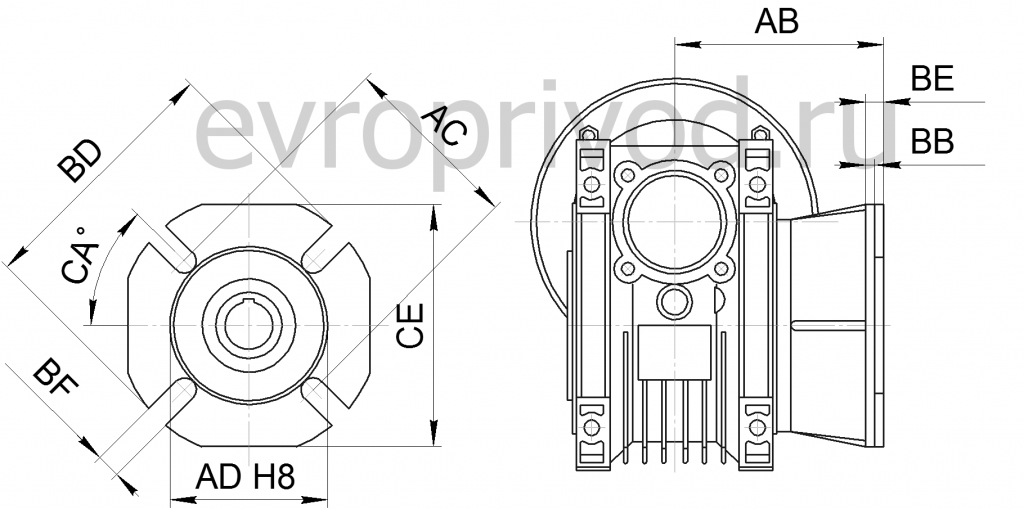

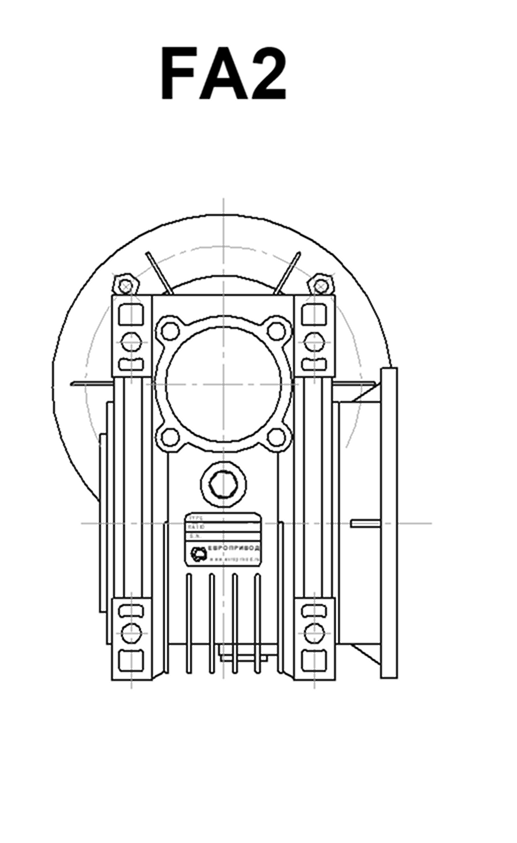

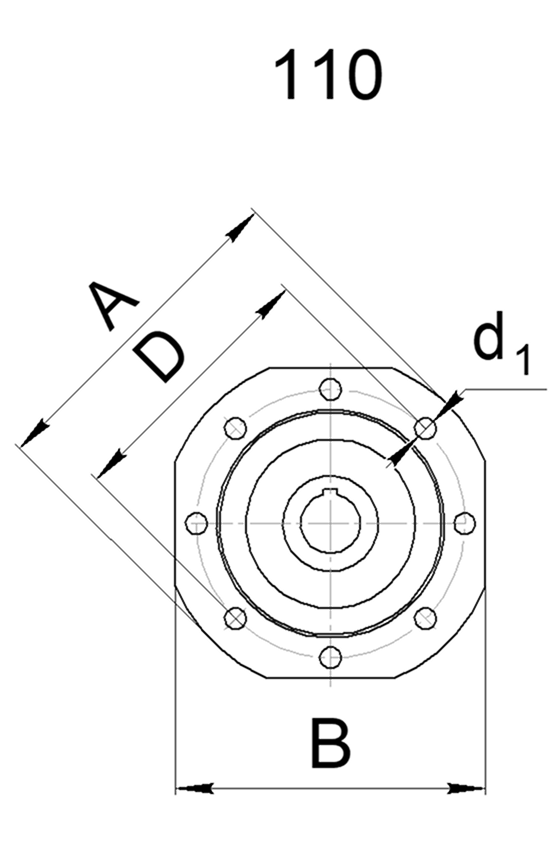

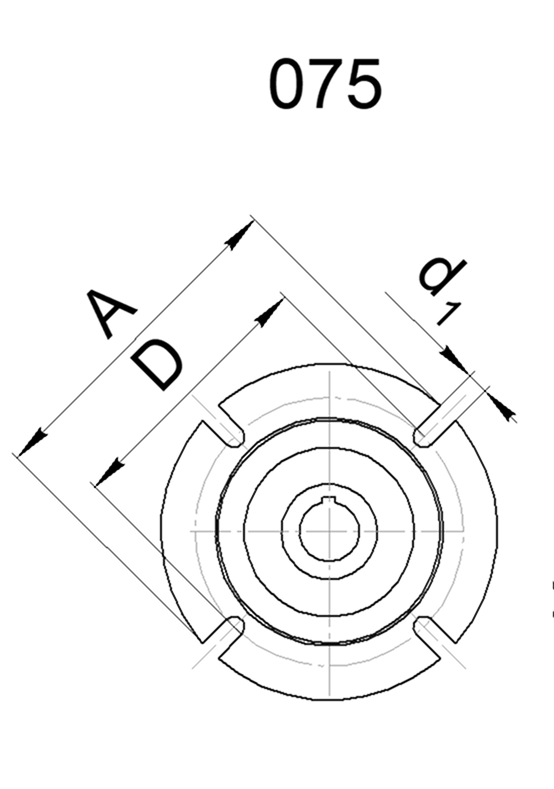

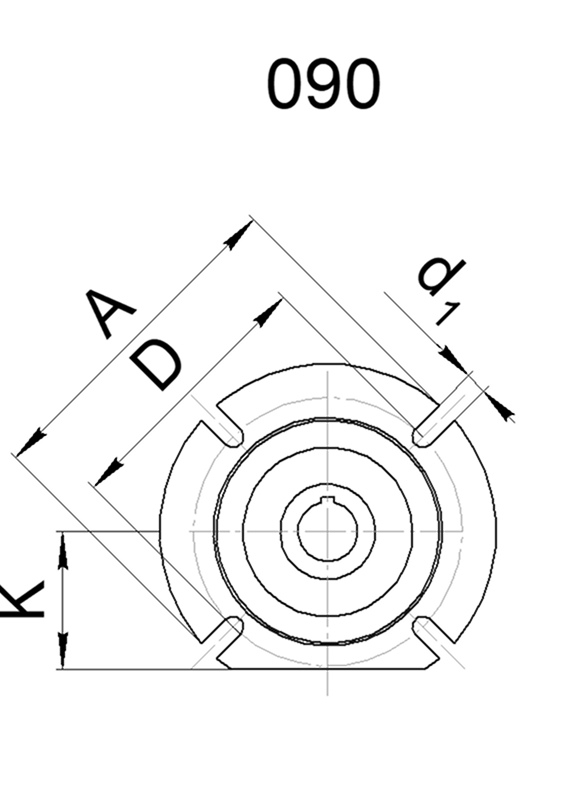

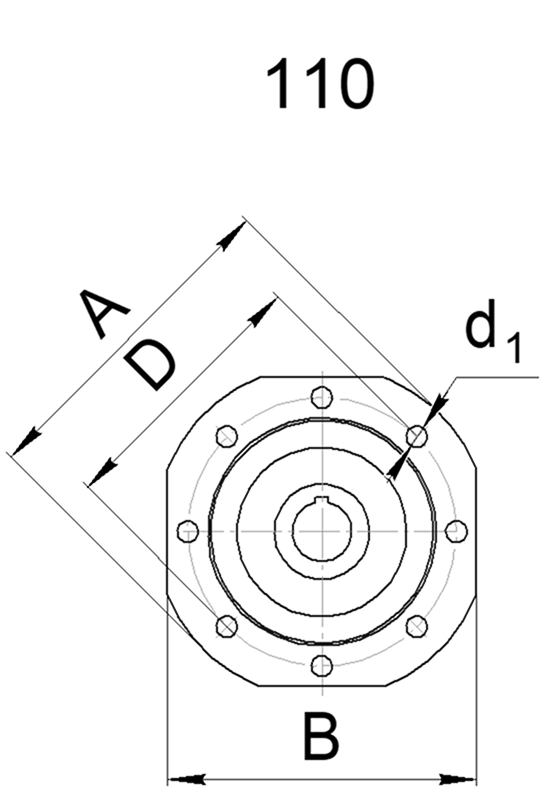

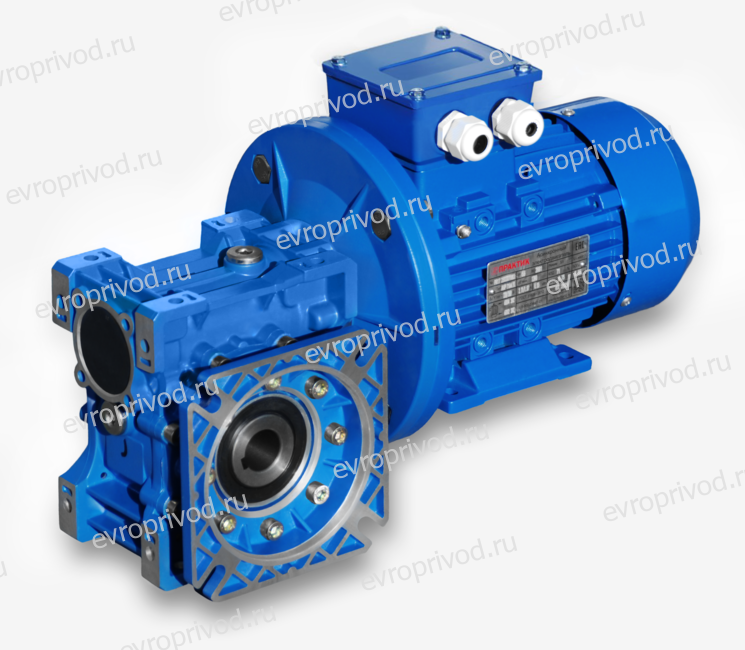

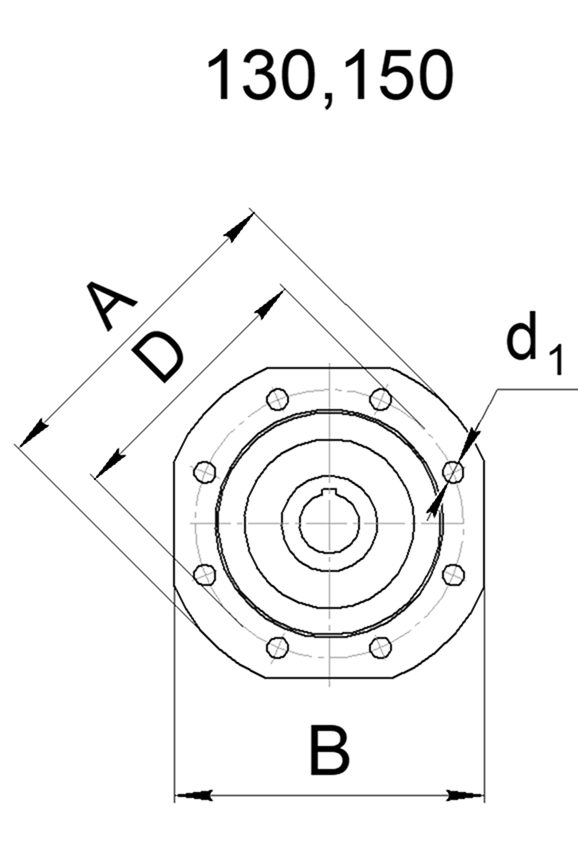

РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНОГО ФЛАНЦА НА ВЫХОДНОМ ВАЛУ РЕДУКТОРА
![]() | ![]() |
![]() |
Габарит | Размер, мм | ||||||||
AB | AC | AD | BB | BD | BE | BF | CA | CE | |
030 | 54.5 | 68 | 50 | 4 | 80 | 6 | 4 паза 6.5 | 450 | 70 |
040 | 67 / 97* | 80 | 60 | 4 | 110 | 7 | 4 паза 9 | 450 | 95 |
050 | 90 / 120* | 90 | 70 | 5 | 125 | 9 | 4 паза 11 | 450 | 110 |
063 | 82 / 112* | 150 | 115 | 6 | 180 | 10 | 4 паза 11 | 450 | 142 |
075 | 111 | 165 | 130 | 6 | 200 | 13 | 4 паза 14 | 450 | 170 |
090 | 111 | 175 | 152 | 6 | 210 | 13 | 4 паза 14 | 450 | 200 |
110 | 131 / 180* | 230 | 170 | 6 | 280 | 15 | 8 паза 14 | 450 | 260 |
130 | 140 | 255 | 180 | 6 | 320 | 15 | 8 пазов 16 | 22.50 | 290 |
150 | 155 | 255 | 180 | 6 | 320 | 15 | 8 пазов 16 | 22.50 | 290 |

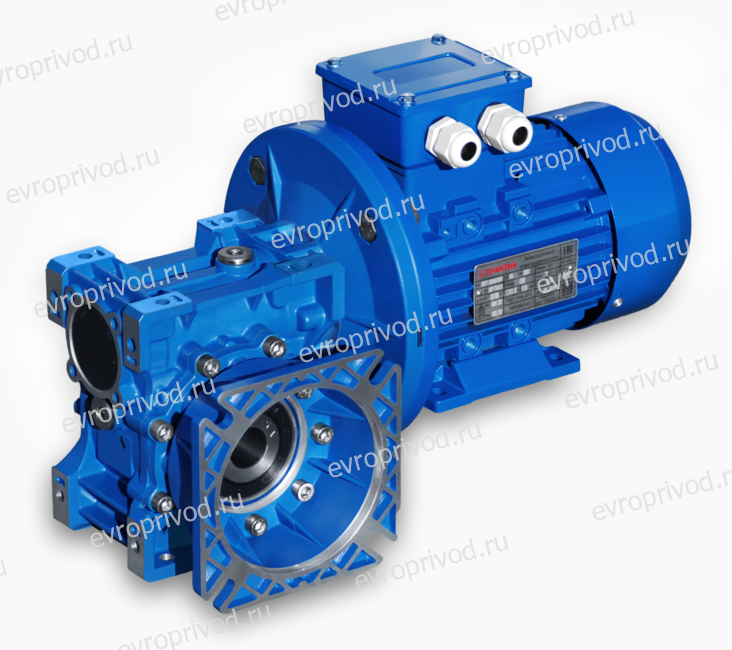

* - размер указан для фланца FB |

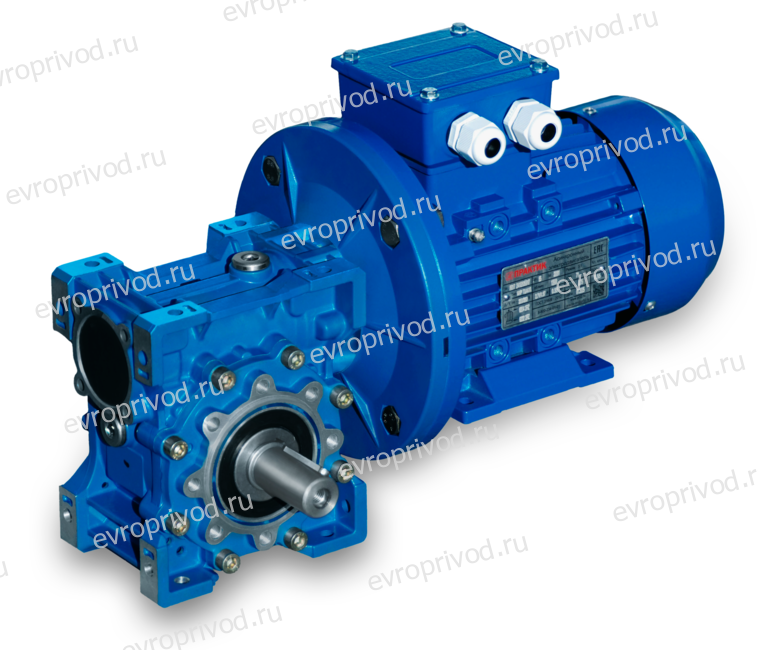

РАЗМЕРЫ ВЫХОДНЫХ ВАЛОВ
| ![]() | ||
Односторонний выходной вал | Двусторонний выходной вал |
Габарит | d h6 | l | l1 | l2 | L | L1 | S | b | t |
---|---|---|---|---|---|---|---|---|---|
030 | 14 | 30 | 32.5 | 63 | 102 | 128 | M6 | 5 | 16 |
040 | 18 | 40 | 43 | 78 | 128 | 164 | M6 | 6 | 20.5 |
050 | 25 | 50 | 53.5 | 92 | 153 | 199 | M10 | 8 | 28 |
063 | 25 | 50 | 53.5 | 112 | 173 | 219 | M10 | 8 | 28 |
075 | 28 | 60 | 63.5 | 120 | 192 | 247 | M10 | 8 | 31 |
090 | 35 | 80 | 84.5 | 140 | 234 | 309 | M12 | 10 | 38 |
110 | 42 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
130 | 45 | 80 | 85 | 170 | 265 | 340 | M16 | 14 | 48.5 |
150 | 50 | 82 | 87 | 200 | 297 | 374 | M16 | 14 | 53.5 |

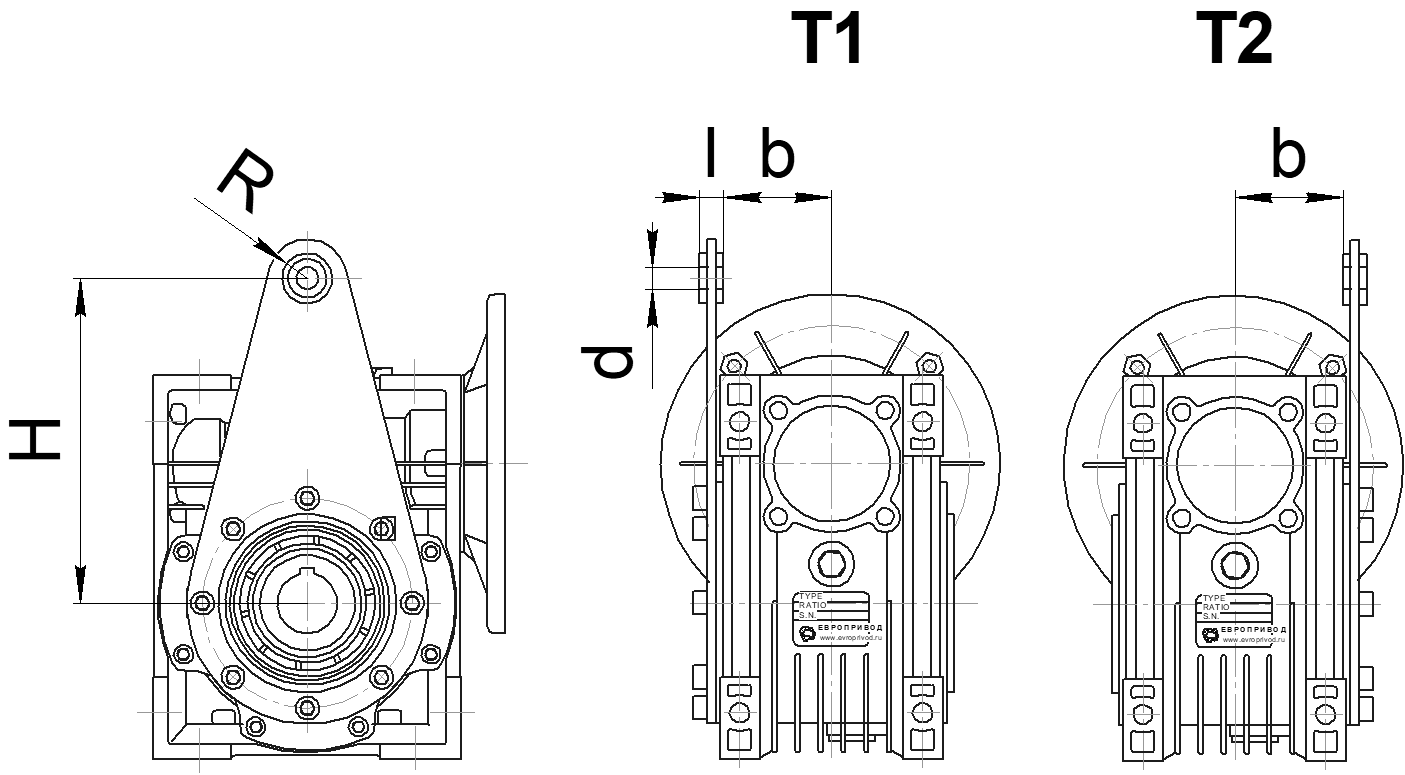

РАЗМЕРЫ РЕАКТИВНЫХ ТЯГ
![]() | ![]() |
Габарит | K1 | G | KG | KH | R |
---|---|---|---|---|---|
030 | 85 | 14 | 24 | 8 | 15 |
040 | 100 | 14 | 31.5 | 10 | 18 |
050 | 100 | 14 | 38.5 | 10 | 18 |
063 | 150 | 14 | 49 | 10 | 18 |
075 | 200 | 25 | 47.5 | 20 | 30 |
090 | 200 | 25 | 57.5 | 20 | 30 |
110 | 250 | 30 | 62 | 25 | 35 |
130 | 250 | 30 | 69 | 25 | 35 |
150 | 250 | 30 | 84 | 25 | 35 |
